JUNTA DE DILATAÇÃO METÁLICA PARA PAVIMENTOS E PISOS DE CONCRETO

Classificação IPC

Resumo técnico

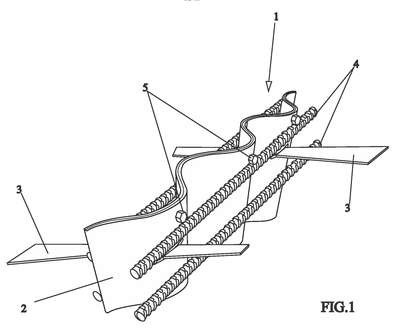

JUNTA DE DILATAÇÃO METÁLICA PARAPAVIMENTOS E PISOS DE CONCRETO.A presente Patente de Modelo de Utilidade refere-se aJunta de Dilatação Metálica Para Pavimentos e Pisos de Concreto, (1),desenvolvida para uso na construção de pavimentos e pisos de concreto, maisespecificamente a área de pisos industriais, bem como pistas de rolamento deestradas, rodovias e vias públicas, já que o mesmo foi projetado e desenvolvidopara uso como Junta de Dilatação e também como transferidor de cargas, sendoformada por barra ondulada, em número de duas barras, fixadas entre si por meiode porcas e parafusos, dispondo na sua alma, a intervalos regulares eperfeitamente distribuídos na sua extensão de fendas transversaisdisponibilizadas para inserção de asas de ancoragem ou barras de transferênciaem formato de cunhas e complementada com vergalhões de aço estriadodispostos, dois de cada lado, a altura equidistante entre base e coroa, correndoestes vergalhões em toda a extensão da mesma, permitindo que a área concretadaforme uma peça única do tipo monobloco em função dos vergalhões de aço (4) erealize a transferência de carga entre placas de concreto por meio das asas deancoragem (3).
