DISPOSIÇÃO TÉCNICA E CONSTRUTIVA APLICADA EM ISOLADOR TIPO PINO AUTOTRAVANTE

Classificação IPC

Resumo técnico

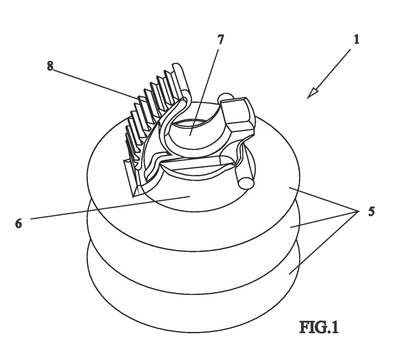

RESUMODISPOSIÇÃO TÉCNICA E CONSTRUTIVA APLICADA EM ISOLADOR TIPO PINO AUTOTRAVANTEA presente patente de Modelo de Utilidade diz respeito a Isolador tipo Pino (1), foi projetado e desenvolvido para uso em instalações de redes de distribuição de energia elétrica, com a finalidade de permitir que o mesmo seja fixado em travessas de postes de cabos mensageiros e usados como suportes para manter o tensionamento e a pressão de aperto dos cabos condutores em um sistema trifásico em função da disponibilização de isolador tipo pino (2) provido com garras (3) específicas, destacando-se que a utilização deste Isolador Tipo Pino é recomendada para uso em Redes de Distribuição de Energia Compacta, ou seja, com cabos cobertos e Redes de Distribuição de Energia Nua ou convencional e ainda permitir a utilização em Classes 15 e 25kV, com o mesmo produto, sendo o isolador tipo pino caracterizado por ser constituído por corpo (2) configurado preferencialmente por ser um cilindro com base (4) alongada e três anéis (5) concêntricos posicionados de forma equidistante entre si, destacando-se que sobre este corpo (2) é posicionada uma base trapezoidal (6) sobre a qual é configurada uma peça em cujo centro destaca-se um semi-anel (7), cujo raio maior dispõe de uma peça com arco dentado (8), e finalmente, a base (4) do corpo (2) é fixada à travessa do poste por meio de parafuso e sobre a parte superior do corpo (2) é fixada a garra (3), a qual permite a passagem do cabo pelo semi-anel (7) e a fixação do mesmo por meio da garra (8), mantendo a pressão de aperto através do sistema mecânico oferecido, destacando-se que a garra (8) é do tipo auto-travante.
