DISPOSIÇÃO CONSTRUTIVA INTRODUZIDA EM ESPAÇADOR LOSANGULAR

Classificação IPC

Resumo técnico

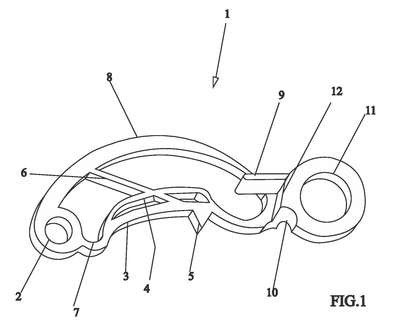

RESUMODISPOSIÇÃO CONSTRUTIVA INTRODUZIDA EM ESPAÇADOR LOSANGULARA presente patente de Modelo de Utilidade diz respeito a Disposição Construtiva Introduzida em Espaçador Losangular (1) a qual permite atender os parâmetros elétricos e mecânicos em ambientes típicos de uma rede de distribuição aérea, sendo sua função a sustentação e separação dos cabos cobertos ao longo do vão entre torres, mantendo o isolamento elétrico da rede, sendo o mesmo caracterizado por ser constituído por orificio (2) para apoio da garra ao Espaçador Losangular (1), o qual realiza a articulação da mesma, permitindo aberturas e fechamentos para a aplicação de cabos de energia elétrica de diversas bitolas, bem como também apresenta a funcionalidade de apoio para o travamento, sendo que a trava de contato (3), apoia e evita o deslocamento do cabo após o travamento do sistema Garra ? Espaçador, sendo ela responsável pela utilização de diversos cabos, a seguir, a trava de retenção (4) , diminui o torque de travamento da trava de contato (3), evitando o estiramento da mesma, a trava antideslocamento (5), diminui o deslocamento lateral do cabo no espaçador (1), evitando-se assim, o desgaste do sistema, e a trava diagonal (6), realiza o reforço das demais travas quando do completo fechamento das travas, a mola de alivio (7) do cabo, suprime as diferenças de ranges em bitolas de cabos iguais, corrigindo pequenas diferenças de medidas e também garante assim o aperto adequado ao cabo fornecendo uma pequena mobilidade à garra, a trava de apoio (8), trava toda a garra e dá sustentação a todo o sistema, formando uma espécie de amarração, a seguir a Lingueta de travamento (9) da garra no espaçador , é dotado de lingueta conica , a qual trava efetivamente o sistema, e o alivio (10), permite que a trava não encontre resistência entre os dentes de travamento do espaçador na parte do suporte de trava , finalmente, o Suporte da trava (11) no sentido vertical, é utilizado para dar apoio à alça de apoio (12) do bastão , com orifício de 22mm de modo a permitir a aplicação e travamento do espaçador, à distância.
