CONECTOR TIPO "T" PARA EMPREGO EM DISPOSITIVO DE LIGAÇÃO DE ÁGUA PARA CAIXA DE PROTEÇÃO DE HIDRÔMETRO

Classificação IPC

Resumo técnico

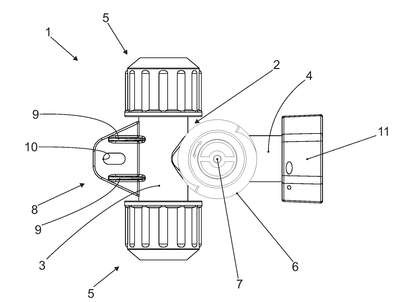

CONECTOR TIPO T PARA EMPREGO EM DISPOSITIVO DE LIGAÇÃO DE ÁGUA PARA CAIXA DE PROTEÇÃO DE HIDRÔMETRO, o conector tipo T (15) integra um dispositivo alternativo (D´) para caixa de proteção de hidrômetros. O dispositivo (D´) é composto pela montagem sequencial do conector tipo T (15), de um primeiro exemplar de registro (14), um hidrômetro (13) e de um segundo exemplar de registro (14), dita montagem permite a eliminação do tubete complemento (12) barateando assim o dispositivo (D´). O conector apresenta um corpo monobloco (16) que é configurado por um ramo tubular vertical (17), do qual parte, perpendicularmente, um terminal tubular horizontal (18), terminal tubular horizontal (18) esse que incorpora, em seu extremo, um setor de rosca macho (19); o ramo tubular vertical (17) do conector tipo T com terminal tubular horizontal (18) incorpora, em cada um de seus extremos, uma conexão ou junta mecânica (5) para tubo PEAD, cada uma das conexões mecânicas (5) incluindo: uma porca (5A), um anel cônico roscado e de compressão (5B), um anel trava para o´ring (5C) e um o´ring (5D); cada uma das porcas (5A) é rosqueada em um correspondente terminal roscado (17A) integrante do ramo tubular vertical (17); a face do ramo tubular vertical (17) oposta ao terminal tubular horizontal (18) incorpora uma aba de fixação (8) dotada com nervuras de reforço (9) e furo oblongo passante (10).
