DISPOSIÇÃO CONSTRUTIVA INTRODUZIDA EM BASE PARA TOMADAS

Classificação IPC

Resumo técnico

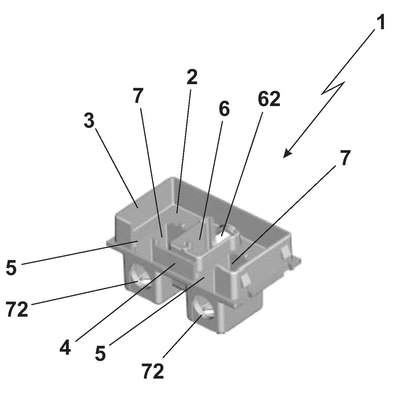

DISPOSIÇÃO CONSTRUTIVA INTRODUZIDA EM BASE PARATOMADASTrata-se a presente patente de modelo de utilidade, de uma novadisposição construtiva introduzida em base para tomadas, pertencente ao setortécnico de materiais elétricos, mais particularmente, trata-se de uma base paratomadas e conjunto de tomadas de embutir e sobrepor, tendo a mesma oobjetivo de melhorar a fabricação, a tornando mais simples e com redução decusto e tempo de fabricação, através do qual são obtidos resultados práticos,seguros e funcionais muito vantajosos.A base para tomadas compreende um corpo único (1), formado apartir de uma base (2), dotada na face superior de parede periférica (3) e nocentro uma parede (4) formando duas aberturas (5). Na face inferior da base(2) são formados o nicho central (6) dotado no fundo de furos (61) e de umfuro posterior (62) para acoplamento do contato (C1) que tem o movimentoda porca limitada pelos ressaltos (63) e os nichos laterais (7) dotados de furos(71) e de furos frontais (72) para acoplamento dos contatos (C2 e C3) que têmos movimentos das porcas limitados pelos ressaltos (73). Dita parede (3) édotada de saliências (31), para encaixe da base nas tomadas.
