DISPOSIÇÃO CONSTRUTIVA INTRODUZIDA EM CONTATO PARA TOMADAS

Classificação IPC

Resumo técnico

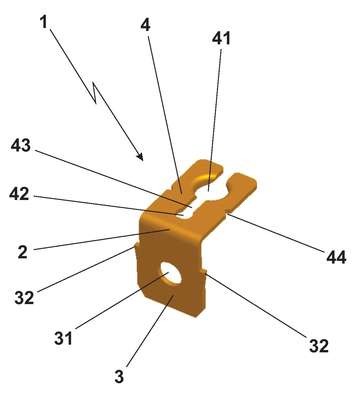

DISPOSIÇÃO CONSTRUTIVA INTRODUZIDA EM CONTATOPARA TOMADASTrata-se a presente patente de modelo de utilidade, de uma novadisposição construtiva introduzida em contato para tomadas, pertencente aosetor técnico de materiais elétricos, mais particularmente, trata-se de umcontato para tomadas e conjunto de tomadas de embutir e sobrepor, onde ocontato para tomadas compreende um corpo único (1), em L, conformado apartir da dobra (2), formando uma parede posterior (3) e uma superior (4),onde a parede posterior (3) é dotada no centro de um furo (31) e nas lateraisde ferpas (32) para cravamento na base da respectiva tomada; na paredesuperior (4) é previsto na porção frontal de um furo (41) de entrada do pino decontato e na porção posterior de um pequeno furo (42), unidos pelo rasgo (43)que juntamente com as reentrâncias (44) em V nas laterais, permitem oalargamento da porção frontal da parede (4), permitindo o encaixe de pinos decontato com diferentes diâmetros. Dito furo (31), recebe o sistema de fixaçãoatravés do parafuso (5) e da porca (6). É prevista ainda uma varianteconstrutiva onde o corpo (1) é formado por uma placa retangular (10).
