DISPOSITIVO ELETRÔNICO-MECÂNICO DESOBSTRUTOR E DESENTUPIDOR DE VIAS DE APLICAÇÃO DE ADUBOS

Classificação IPC

Resumo técnico

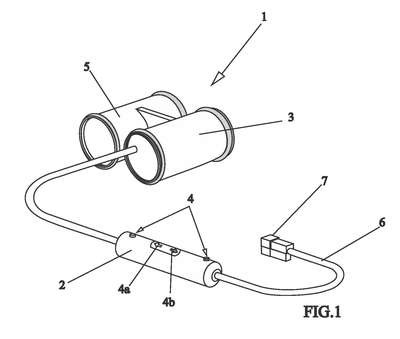

DISPOSITIVO ELETRÔNICO-MECÂNICODESOBSTRUTOR E DESENTUPIDOR DE VIAS DE APLICAÇÃO DEADUBOS.A presente patente de Modelo de Utilidade dizrespeito a Dispositivo Eletrônico-Mecânico Desobstrutor e Desentupidor de Viasde Aplicação de Adubos (1) o qual foi desenvolvido para atuar,preferencialmente, na prevenção de entupimentos e obstruções e nadesobstrução/desentupimento das vias de dispersão do adubo através de forçavibratória aplicada diretamente na estrutura e por gravidade, descolando materialdas paredes do tubo de aplicação e desmanchando cálculos formados, sendo queo mesmo é caracterizado por ser composto por dois módulos, sendo um móduloeletrônico (2) e outro mecânico (3) ambos blindados, onde o primeiro atua noacionamento e desligamento do segundo, assim como permite a visualização destatus da sua alimentação e do seu comando ao módulo mecânico, sendo omodulo mecânico (3) composto por um motor e contrapesos, que quandoacionados produzem vibração, e ambos os módulos são interligados por cabo PPBipolar de dupla via; A fixação do módulo de vibração (8) é feita na estrutura dedispersão de adubo por meio de braçadeiras (9) metálicas e seu móduloeletrônico (2) é preso à estrutura da plantadeira por meio de braçadeiras (9)metálicas ou plásticas, finalmente , uma das extremidades do módulo de vibração(8) foi projetada para acoplamento de duto de borracha tubular sanfonada quetem a finalidade de amortecer em parte a energia mecânica da vibração, de modoa não transferir em sua totalidade a força gerada, reduzindo o atrito e o desgastedas peças.
