DISPOSIÇÃO CONSTRUTIVA PARA SISTEMA DE DISTRIBUIÇÃO PNEUMÁTICA DE PRODUTOS SÓLIDOS PARA MÁQUINAS E IMPLEMENTOS AGRÍCOLAS

Classificação IPC

Resumo técnico

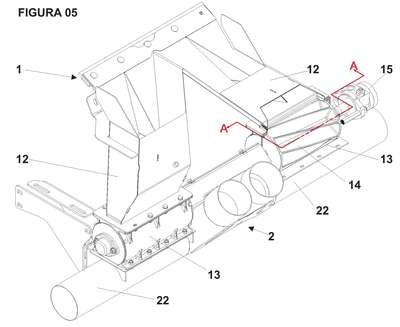

RESUMODISPOSIÇÃO CONSTRUTIVA PARA SISTEMA DE DISTRIBUIÇÃO PNEUMÁTICA DE PRODUTOS SÓLIDOS PARA MÁQUINAS E IMPLEMENTOS AGRÍCOLAS O modelo trata de disposição construtiva para sistema de distribuição pneumática de produtos sólidos para máquinas e implementos agrícolas, objetivando caracterizar um arranjo estrutural eficiente, prático e simplificado, que mantenha a uniformidade e regularidade na distribuição. O modelo caracteriza-se por consistir num arranjo estrutural que prevê um mecanismo de distribuição de produtos sólidos (1) associado operacional e funcionalmente a um mecanismo de insuflamento de ar ou pneumático (2); sendo que o primeiro (1) é constituído de um depósito de produtos sólidos (10) dotado de estrutura posterior de descarga de produtos (11) para funis (12) condutores até câmaras dosadoras e incorporadoras (13), dotadas de rotores aletados (14) acionados rotativamente (15); enquanto que o segundo (2) é constituído de uma turbina (20), disposta na parte superior posterior do depósito (10), a partir do qual partem dutos verticalizados de condução de ar (21), conectados a dutos horizontais (22), que recebem a incorporação dos produtos sólidos dosados oriundos das câmaras dosadoras (13), via rotores aletados (14), sendo que a partir daí o fluxo da mistura ? ar e produtos sólidos ? é direcionado através de dutos (23) até os distribuidores circulares de cabeça (24), dispostos nas laterais e à frente do depósito (10).
