CONFIGURAÇÃO APLICADA A/EM AERADOR

Classificação IPC

Resumo técnico

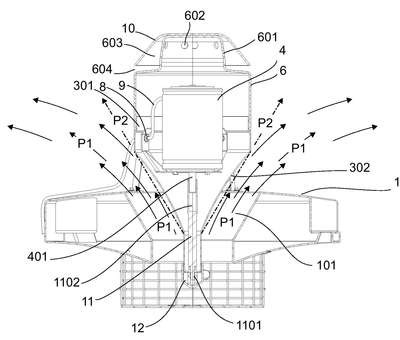

CONFIGURAÇÃO APLICADA A/EM AERADOR Patente de modelo de utilidade para um dispositivo de oxigenação de água e efluentes, tendo flutuador (1), em formato de disco com abertura central (101) cônica, suportes externos (2) para afixação do funil (3) que conforma-se por o suporte (5) do motor (4) de acionamento do eixo (11) de acoplamento ao hélice (12) destinado ao setor de equipamentos hidromecânicos, equipamentos para aquacultura e piscicultura, sendo que os suportes (2) compreenderem chapa com formato L com dobra (201) na extremidade, conformando um mancal (202) com orifício (203) para afixação do funil (3), e solidarizado à uma base (204), em chapa, com furos oblongos (205) para fixação ao flutuador (1) e suporte (5) do motor (4) em chapa única com três extensões (501) tendo uma primeira dobra (502), uma segunda dobra (503) que conforma um mancal interno (504) com orifício (505) e uma terceira dobra (506) que conforma uma aba (507) e um reforço (509); compreende orifícios (203) do suporte externo (2) com diâmetro para montagem do prensa cabo (8); o funil (3) apresenta face cônica (302) curvada, a tampa (6) conforma uma cabeça (601) estreitada e circundada por aberturas (602) para sobreposição de chapéu (10), de formato cônico, com altura menor que a altura da cabeça (601), originando uma câmara (603) e fresta (604) de ventilação; o eixo (11), monobloco, conforma rosca (1101) de acoplamento ao hélice (12) e canal (1102) para acoplamento ao eixo (401) do motor (4).
