CONFIGURAÇÃO APLICADA A MÁQUINA PARA CORTE DE VIDRO PLANO

Classificação IPC

Resumo técnico

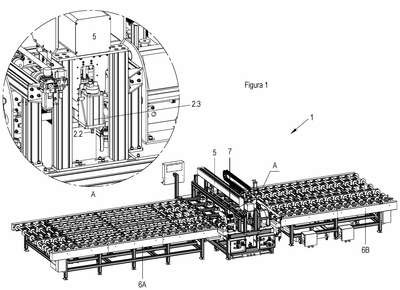

O presente pedido de modelo de utilidade é voltado ao setor industrial e refere-se a melhorias introduzidas à uma máquina empregada no corte de vidro plano por meio da água em alta pressão combinada a abrasivos, sendo tal máquina incumbida de executar furos e recortes em chapas de vidro plano de forma automatizada, com alimentação das peças de vidro, esquadrejamento e referenciamento automático. A configuração aplicada a máquina de corte de vidro plano (1) apresenta melhorias em seu carro (2A), responsável por movimentar a ferramenta de jato d?água e abrasivos (2.1), nas mesas de entrada (6A) e saída (6B) das chapas de vidro e sobre a base-guia (5) do carro. As principais metas das melhorias aplicadas à máquina de jato d?água para corte é elevar ainda mais o desempenho, precisão e a produtividade de um equipamento que, atualmente, pode ser considerado de alto padrão ao setor industrial, pois, ao serem inseridas tais melhorias, é possível realizar cortes ou furações em chapas de vidro horizontal com a pressão da água provida de abrasivos e executar o escareamento dos furos realizados ou das bordas empregando a mesma máquina, automatizando a produção e dispensando equipamentos complementares.
