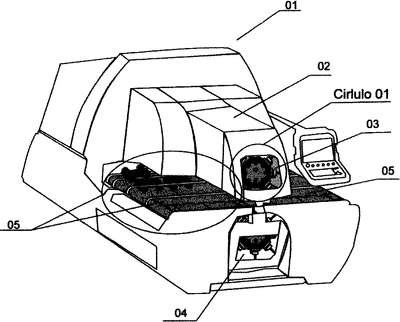

Modelo de Utilidade CONFIGURAÇÃO APLICADA A MÁQUINA FERRAMENTA PARA USINAGEM DE VIDRO COM SISTEMA PRENSOR — IPC C03B 21/00. Figura publicada pelo INPI na Revista da Propriedade Industrial.
Número
202014028308
Tipo
Modelo de Utilidade
Depósito
06/11/2014
Publicação
01/03/2017
Carta-patente disponível
Temos o documento oficial completo deste processo, publicado pelo INPI.
Configuração aplicada à máquina ferramenta para usinagem de vidro com sistema prensor, refere-se máquina de beneficiamento de vidro com a finalidade de executar furos, recortes e escareamentos de formas automáticas, dispõe de carro principal (02), torre superior (03), esteira (05) e torre inferior nas torres inferior (04) e superior (03) configuradas por peças composta torno/mandril, peça mandril (7) e ferramentas broca e ou fresa, carretel e pião (08), especialmente mandril conta com câmara (10) de passagem da água interna para resfriamento das ferramentas na extremidade do mandril, com entrada de água (09) lateral, afastado dos rolamentos de contato angular e próximos ao ponto de uso das ferramentas e a esteira (05) dispõe de sistema pressor com correias sincronizadas comuns e por atuadores pneumáticos que executam através de anéis de borracha pressão sobre as peças, (figura 01,05).
Histórico de despachos
Publicações na Revista da Propriedade Industrial (RPI).
