SISTEMA PARA IMPRESSÃO 3D MULTIPONTO COLORIDO DIRETO DO PELLET

Classificação IPC

Resumo técnico

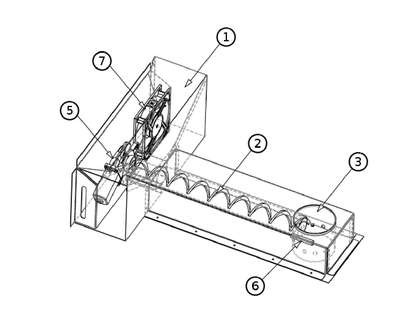

SISTEMA PARA IMPRESSÃO 3D MULTIPONTO COLORIDO DIRETO DOPELLETO presente modelo de utilidade é caracterizado por um reservatório (1), no qualse mantém armazenado o polímero (em pellet), sendo que, através de uma roscahelicoidal horizontal (2), acionada e tracionada por um motor elétrico (3), oreferido polímero é deslocado em direção a um sistema de aquecimento (4). Estesistema de aquecimento, juntamente à pressão exercida pelo movimento darosca helicoidal, é responsável por amolecer e conduzir o polímero até o mixer(ou misturador) (5), que é acionado por um segundo motor elétrico (6). Duranteesta mixagem (ou mistura), o sistema de coloração (7) é responsável pela adiçãode cores (que podem ser puras ou compostas) ao polímero, este agoraamolecido em função do aquecimento e da pressão exercida. Após esteprocesso, o polímero se torna homogêneo e colorido, e então é movido para umacâmara (8), na qual um segundo sistema de aquecimento (9) mantém controladaa temperatura do local com o intuito de manter o polímero amolecido para, então,ser movido até a ponta do sistema de agulhas (13), que se situa dentro dofechamento do cabeçote (10). O referido sistema de agulhas para impressão éresponsável por depositar (imprimir) o polímero sob pressão através domovimento de suas agulhas (12) de forma individual, em movimentos verticais,o que possibilita ajustar a pressão do material, que, ao ser depositado, se resfriae solidifica sobre as camadas inferiores. Este processo é movimentado pelosistema piezoelétrico (11), cujo funcionamento se dá por intermédio de umaeletrônica e algoritmos que determinam a combinação necessária para formar apeça impressa conforme desejado.
