SISTEMA DE AQUECIMENTO POR QUEIMA DE PELLET DE MADEIRA COM CONTROLE DE AUTOMÁTICO DO COMBUSTÍVEL E COMBURENTE

Classificação IPC

Resumo técnico

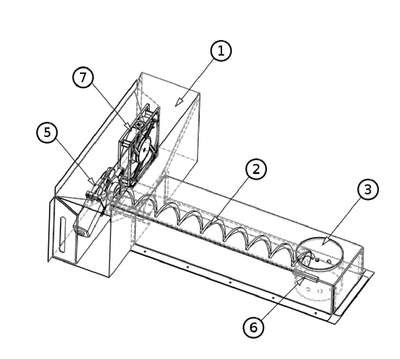

SISTEMA DE AQUECIMENTO POR QUEIMA DE PELLET DE MADEIRA COM CONTROLE DE AUTOMÁTICO DO COMBUSTÍVEL E COMBURENTE caracterizado por um reservatório de combustível (pellet de madeira) (1), sendo que este último (pellet de madeira) é fornecido ao queimador (3) através de uma rosca helicoidal (2). O controle deste sistema aquecimento é realizado por um módulo eletrônico digital (4) que contém um software; esse módulo possui uma interface através da qual se permite ao usuário realizar ajustes de temperatura conforme sua preferência, também sendo possível constatar a temperatura do produto em tempo real. Permite-se ainda, através da interface conectada ao módulo eletrônico digital, controlar a quantidade de combustível (pellet de madeira) necessária para manter a temperatura, o que ocorre pelo acionamento do motorredutor (5) conectado à rosca helicoidal. Para iniciar a queima do combustível (pellet de madeira), o sistema de aquecimento proposto realiza uma pré-alimentação de combustível através de comando do usuário feito pela interface do módulo eletrônico digital, após o qual se inicia a chama com o calor produzido por um indutor (6). Para manter a chama acesa e garantir sua eficiência, o sistema eletrônico compensa a capacidade do sistema de ventilação (7), utilizando-se de um algoritmo, sonda lambda ou sensor de oxigênio.
