ACIONADOR ELETROMECÂNICO PARA FECHADURA

Classificação IPC

Resumo técnico

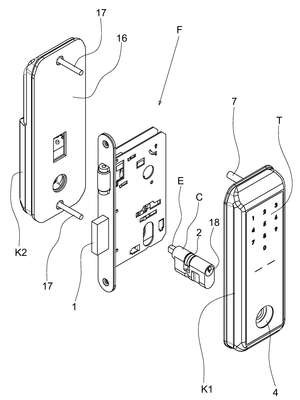

Apresenta um modelo de utilidade referente à integração de um mecanismo que proporciona um meio de acionamento eletrônico numa fechadura convencional. Sendo que o referido mecanismo pode ser instalado em portas que já continham uma fechadura convencional, e sendo que, compreende basicamente uma caixa (K1) que é montada junto à fechadura (F) na face externa da porta, contendo esta caixa (K1) um teclado numérico (T) ou recurso de acionamento equivalente, enquanto que, internamente junto ao cilindro (C) da chave é acoplado um conjunto de engrenagens (14) e (15), o qual é acionado por um pequeno motor elétrico (M), o qual opera conjunta ou alternadamente com a chave convencional (5), rotacionando um eixo (E) que opera o cilindro (C), rotacionando a alavanca radial (2), e assim, movimentando a lingueta (1) da fechadura (F); por sua vez, na face interna da porta, a chave que operaria o cilindro é substituída por um manípulo rotativo (11), simplificando a operação de movimentação da lingueta (1) a partir do lado interno da porta. E assim, dispõe-se de um meio de transformar uma fechadura convencional em uma fechadura de acionamento misto ? chave e teclado numérico ? a qual apresenta construção simples e de relativo baixo custo, e que proporciona fácil instalação e operação prática.
