APERFEIÇOAMENTO INTRODUZIDO EM EQUIPAMENTO PARA ROTULAR MANUALMENTE GARRAFA E FRASCO

Classificação IPC

Resumo técnico

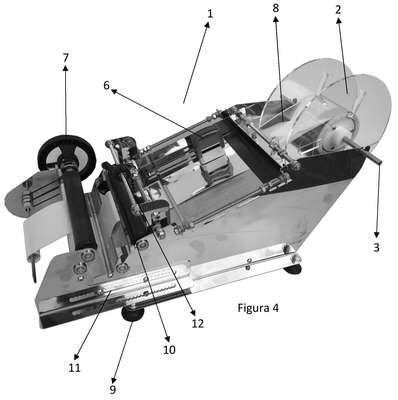

O presente pedido de patente de Modelo de Utilidade, é caracterizado essencialmente por um aperfeiçoamento introduzido em equipamento para rotular manualmente garrafa e frasco, sendo uma máquina rotuladora de autoadesivos, cuja função consiste em aplicar rótulos de autoadesivos com datação através de carimbo em garrafas e frascos cilíndricos de diversos diâmetros; é composto por: rotuladora (1); carretel (2) e eixo da bobina de rótulo (3); guias (4) e freios; guia visual fim da rotulagem (5); datador e acessórios (6); manivela (volante) (7); bobina de rótulo para acerto (8) ventosas (9); rolo de borracha (10); gabarito (11); e rolete de pressão (12); para-se de girar sempre na mesma posição; a parada é a mais importante, pois o rótulo deve ficar sempre com uma pontinha aparecendo para a próxima garrafa; com a prática o usuário poderá rotular a cada 6 segundos; e assim que acabar de girar a manivela (7), pressione o datador (6), assim dá mais tempo para tinta secar e não contaminar o rolo de borracha (10); : monta-se o carretel (2); centraliza-se ele no equipamento (1); coloca-se os freios do carretel (2); o carretel (2) deve ficar livre, mas não pode ficar solto, deve haver uma pequena resistência ao movimento; e utiliza-se as chaves para firmar a posição do carretel (2) e seus freios, este processo só é feito uma vez para cada largura do rótulo, além de manter a bobina (3) centralizada, ele tenciona o rótulo para que ele destaque facilmente; retira-se a lâmina separadora (5) (que destaca o rótulo); passa-se o rótulo por baixo de todos os rolos; passa-se o rótulo entre o eixo de baixo e a paleta de freio de liner (liner é o papel que vai colado no rótulo); afasta-se as guias (4) de plástico; gira-se o volante (7) para carregar; coloca-se a lâmina (5) de volta por baixo do liner; aplica-se um pouco de folga no liner puxando da bobina para passar a lâmina (5); coloca-se a lâmina (5) de volta no encaixe e certifica-se que não ficou desalinhada; o rótulo sempre deverá ficar com uma pequena ponta aparecendo antes da rotulagem; coloca-se o gabarito visual em uma referência qualquer que o usuário irá seguir e nesse ponto se dará o final do rótulo (5); coloca-se as guias (4) laterais encostando no liner; usa-se as chaves para prender; segura-se uma porca enquanto aperta a outra, este ajuste só é feito quando se muda a largura do rótulo; gira-se a manivela (7) e verifica se o movimento está firme, mas suave (se estiver muito pesado ou muito frouxo ajusta-se os freios do carretel (2)); gira-se até parar no mesmo lugar de referência.
