MODELO CONSTRUTIVO DE MECANISMO PARA REGULAGEM DE APROXIMAÇÃO OU AFASTAMENTO DE RODA COMPACTADORA JUNTO AO SULCO DE SEMEADURA E/OU FERTILIZAÇÃO

Classificação IPC

Resumo técnico

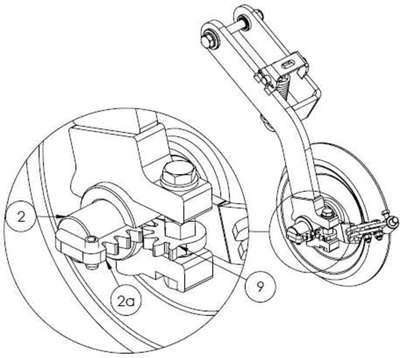

MODELO CONSTRUTIVO DE MECANISMO PARA REGULAGEM DE APROXIMAÇÃO OUAFASTAMENTO DE RODA COMPACTADORA JUNTO AO SULCO DE SEMEADURA E/OUFERTILIZAÇÃO.Refere-se a um modelo construtivo de mecanismo para regulagem de aproximação ouafastamento de roda compactadora junto ao sulco de semeadura e/ou fertilizaçãoconstituído por pinhão e cremalheira; o conjunto é formado por um eixo mestre quemancaliza a roda compactadora; este eixo mestre é suportado por uma bucharecortada em forma de C e tem em sua estrutura um corpo de engrenagem linear dedentes retos, denominada cremalheira; possui suportes de apoio acima e abaixo dorecorte da bucha recortada e são dispostos a fim de propiciar a montagem do parafusoe da porca em posição perpendicular ao eixo de centro da bucha recortada; talparafuso suporta uma engrenagem de dentes retos, denominada pinhão, que engrenaa cremalheira; assim, com auxílio de uma chave de boca padrão é possível girar opinhão, movimentando ao longo do eixo da bucha recortada a cremalheira do eixomestre, aproximando ou afastando a roda compactadora do centro do sulco desemeadura e/ou fertilização; uma vez determinada a posição da roda em relação aosulco de semeadura e/ou fertilização, aperta-se o parafuso disposto sobre os suportespara que a bucha recortada sofra compressão em seu diâmetro, apertando o eixomestre, tornando a montagem entre estes rígida.
