DISPOSIÇÃO INTRODUZIDA EM TERMINAL COM TOMADA DE FORÇA, CONECTOR USB E PASSAGEM PARA CABOS EM GERAL

Classificação IPC

Resumo técnico

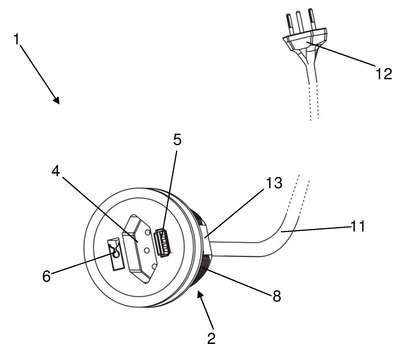

DISPOSIÇÃO INTRODUZIDA EM TERMINAL COM TOMADA DE FORÇA, CONECTOR USB E PASSAGEM PARA CABOS EM GERAL. O presente pedido de patente, que pertence ao campo dos acessórios mobiliários, idealiza um terminal integrado com tomada elétrica, conector "USB" para recarregar baterias de dispositivos móveis e um orifício passa-cabos para os mais variados dispositivos eletrônicos, que pode ser instalado em cavidades produzidas em mesas de escritórios e móveis afins; o estado da técnica antecipa um tampo de acabamento com um pequeno orifício "passa fio" para ser encaixado em cavidades circulares efetuados em mesas e planos de serviços em geral, sem nenhum atrativo estético e inovação tecnológica; sendo assim em uma configuração inovadora o objeto do presente pedido de patente é constituído por uma estrutura cilíndrica com flange superior (3), dotado com uma tomada fêmea (4) de fornecimento de energia, em que de um lado há um conector "USB" (5) fêmeo de carregamento rápido e do outro lado, há uma cavidade passante (6) na forma de uma fechadura para passagem de cabos (7), sendo incrementada com rosca externa (8) para uma porca manipular (9), a tomada fêmea (4) está interligada a uma extensão de cabo (11) para tomada macho (12) e a porção tubular da rosca externa (8) apresenta dois quadrantes contrapostos (13) aplainados e lisos.
