PUXADOR PARA PORTAS OU GAVETAS DE MÓVEIS EM GERAL

Classificação IPC

Resumo técnico

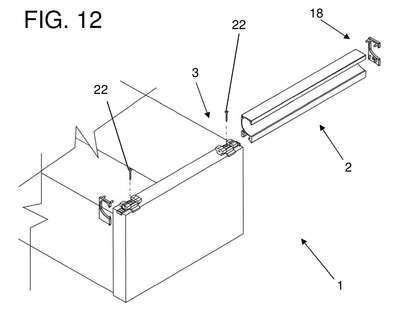

PUXADOR PARA PORTAS OU GAVETAS DE MÓVEIS EM GERAL. O presente pedido de patente idealiza um puxador perfilado para gavetas e peças movediças de móveis em geral, que pertence ao campo dos acessórios para indústria moveleira, cujo estado da técnica prevê puxadores afixados por meio de fresas ou por parafusos afixados diretamente no perfil, cuja técnica de instalação pode causar erros inesperados de posicionamento, além da demora de execução de quaisquer dos procedimentos, mostrando-se contraproducente em produção de média e grande escala; sendo assim o puxador para móveis em geral (1), objeto do presente pedido de patente, integra um perfilado puxador (2) e um dispositivo de fixação (3) e gabaritagem que apresenta uma estrutura polimérica monobloco para ser fixado sobre o elemento móvel da mobília por um parafuso vertical (22); dito dispositivo de fixação (3) ostenta uma base retangular (4) com extremidades equipadas com uma estrutura projetada (5) quadrática e deixa um intervalo central livre onde há um rebaixo retangular (6) com orifício passante (7) cônico, a estrutura projetada (5) e equipada com o segundo orifício passante (7A) cônico dotado com uma ruptura secional (14); sendo que o perfilado puxador (2) é encaixado ao dispositivo de fixação (3) e travado no mesmo por um parafuso horizontal (21) que expande a sua estrutura.
