DISPOSIÇÃO CONSTRUTIVA EM ORDENHADEIRA MÓVEL

Classificação IPC

Resumo técnico

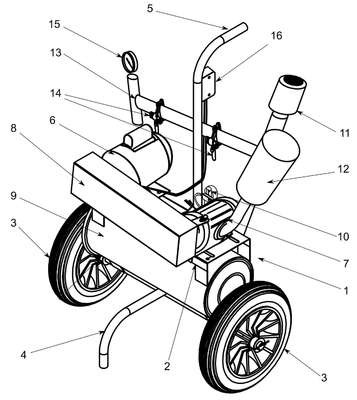

DISPOSIÇÃO CONSTRUTIVA EM ORDENHADEIRA MÓVEL. O modelo de utilidade trata de uma disposição construtiva em ordenhadeira móvel, situado no se¬tor tecno¬lógico de dispositivos para ordenha mecânica, sendo que objetiva maior versatilidade e manobrabilidade; bem como, maior proteção dos elementos móveis, eliminando riscos para o operador. Atualmente, os equipamentos existentes apresentam um reservatório coletor do leite posicionado na parte superior do chassi, o que mantém elevado o centro de gravidade, dificultando sua estabilidade, podendo ocorrer seu tombamento e provocar acidentes; sendo que, seus elementos móveis estão posicionados sem um adequado resguardo, podendo acarretar em riscos ao operador; bem como, apresenta um conjunto com 04 rodas, o que resulta em maior dificuldade de manobrabilidade ao conjunto. Diante disso, caracteriza-se por um conjunto (1) composto por uma estrutura metálica (2) dotado de um par de rodados (3), pé de apoio (4) e um cabo de manuseio (5); bem como, provido de motor elétrico (6) com tensor de correia (6A), bomba de vácuo (7), protetor de correia (8), reservatório de vácuo (9), lubrificador (10), regulador de vácuo (11), conjunto silencioso (12), tubulação (13) com torneiras de vácuo (14), vacuômetro (15) e chave de acionamento (16).
