DISPOSITIVO DE EXTRAÇÃO DE BOLA PARA MÁQUINAS RECREATIVAS DE CHANCE

Classificação IPC

Prioridades unionistas

Resumo técnico

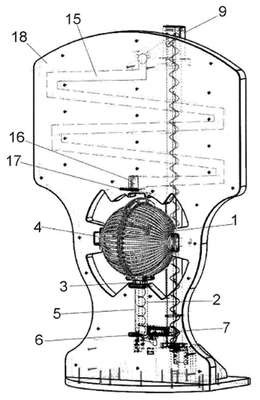

DISPOSITIVO DE EXTRAÇÃO DE BOLA PARA MÁQUINAS RECREATIVAS DE CHANCE. Um dispositivo de extração de bola para máquinas recreativas de chance do tipo destinado a ser implementado em máquinas em que há um tambor (1) destinado a alojar-se nele uma série de bolas (2) que podem entrar/sair do referido tambor através de uma cesta (3) provido com o correspondente mecanismo de liberação de bola controlado eletronicamente, caracterizado por em correspondência com a área inferior do tambor e virado para o seu cesto quando ocupa a posição mais baixa possível para o mesmo, está disposto um conduite inclinado ou vertical (5) no final do qual está disposto um mecanismo de retenção de bola (6) e um leitor ou identificador (7) das referidas bolas, sendo estabelecido na saída do mecanismo de retenção de bola (6) um duto (8) que, inclinado na porção inferior, descarrega as bolas por gravidade para uma torre de elevação (9) formada por um conduite no qual estão definidas uma entrada inferior (10) e uma saída superior (11), tendo internamente um parafuso helicoidal ou espiralado (12) operado por um motor (13), pelo qual as bolas são automaticamente elevadas para a saída superior (11), na qual está disposta uma rampa de saída (14) que, inclinada na porção inferior, descarrega em um duto superior (15) no qual as bolas são armazenadas até o final do jogo, e a extremidade inferior (16) está localizada acima do tambor (1) virada para ele, de modo que quando o tambor é rodado de modo que o cesto (3) esteja disposto na parte superior, o referido cesto está disposto ao nível e virado para a extremidade inferior (16), tendo a referida extremidade inferior (16) um mecanismo de retenção de bola (17).
