DISPOSIÇÃO CONSTRUTIVA INTRODUZIDA EM EQUIPAMENTO ELETRODOMÉSTICO

Classificação IPC

Resumo técnico

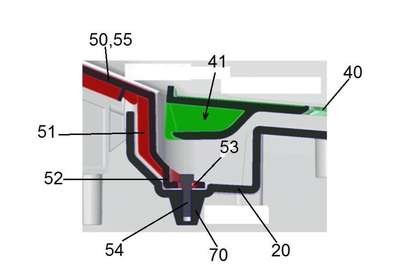

O presente modelo de utilidade se refere a uma disposição construtiva introduzida em um equipamento eletrodoméstico e, mais especificamente, no arranjo de fixação do painel de controle de referido equipamento eletrodoméstico, para facilitar sua própria desmontagem e prover acesso a uma sede de componentes eletrônicos.Problema a ser resolvido: Prover uma disposição construtiva que facilite a desmontagem de um painel de controle de um equipamento eletrodoméstico, de modo a simplificar eventuais manutenções técnicas, através de uma solução simples, de fácil manufatura e montagem, bem como pouco onerosa e que, ainda, satisfaça requisitos estéticos.Resolução do problema: Para tanto, é proposta uma disposição construtiva introduzida em equipamento eletrodoméstico para facilitar desmontagem de painel de controle, dito painel de controle (50) sendo montado junto à moldura (20), em uma posição adjacente à sede de componentes eletrônicos (60), e sendo disposto em uma posição acessível ao usuário quando o equipamento eletrodoméstico encontra-se integralmente montado; dito painel de controle (50) incluindo, ainda, pelo menos uma perna de extensão (51) que se estende até uma posição inacessível ao usuário quando o equipamento eletrodoméstico encontra-se integralmente montado, sendo referida posição inacessível aquela imediatamente abaixo da dobradiça (41) da tampa móvel (40), por meio da qual esta última é mancalizada junto à moldura (20).
