CONFIGURAÇÃO APLICADA EM CONJUNTO DE PORTA DE FORNO

Classificação IPC

Resumo técnico

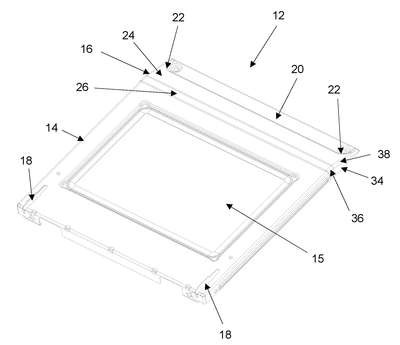

CONFIGURAÇÃO APLICADA EM CONJUNTO DE PORTA DE FORNO. O presente modelo de utilidade refere-se a uma configuração aplicada em conjunto de porta (12) utilizada em fornos, por exemplo, de fogões, apresentando uma configuração especifica que elimina a necessidade de prensa hidráulica em sua fabricação, sendo mais barata e sem apresentar desgaste acelerado quando comparada aos mecanismos convencionais, a porta (12) compreendendo um corpo de porta (14) e uma cabeça de porta (16), manufaturados separadamente e unidos na linha de montagem. A cabeça de porta (16) sendo dotada de: uma superfície linear (26) plana e coplanar a um plano definido pela superfície interna do corpo de porta (14); uma superfície de pega (20) definindo um recesso na porção superior da superfície interna porta (12), a superfície linear (26) e a superfície de pega (20) sendo unidas por meio de uma superfície inclinada (24) que se estende até a extremidade superior da cabeça de porta (16) por suas bordas, e até uma superfície curva (22) na região central da cabeça de porta (26); e bordas planas (36) que se estendem pelas laterais da cabeça de porta (16), as bordas planas (36) sendo unidas à superfície inclinada (24) por meio de uma aresta raiada (38), e o corpo de porta (14) compreendendo: aberturas (18) para associação de um mecanismo de articulação e abertura da porta (12); e pelo menos uma janela de inspeção (15).
