SISTEMA DE DISCOS ROTATIVOS COM FACAS DE CORTE DUPL AS COM PONTAS ANGULARES

Classificação IPC

Resumo técnico

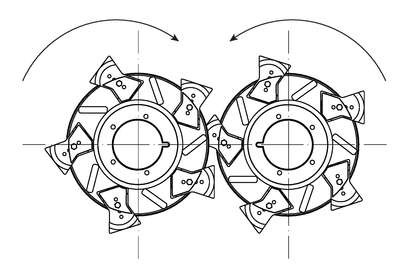

SISTEMA DE DISCOS ROTATIVOS COM FACAS DE CORTE DUPLAS COM PONTAS ANGULARES, composto pelas facas de corte duplas com pontas angulares (1), com formas angulares cortantes (1.1) em suas extremidades, quatro furos equidistantes (1.2) para fixação das facas no disco e formato de duplo trapézio (1.3), cuja parte ativa está posicionada no perímetro das duas extremidades, que formam um ângulo agudo, tornando uma superfície de corte contínua, sendo que, para a configuração do sistema, as facas de corte duplas com pontas angulares (1) são instaladas em disco rotativo (2) que é dotado de nervuras de reforço (2.1) que também possuem a função de fazer o recolhimento da cana-de-açúcar no momento da execução do corte, baixo relevo (2.2) para apoio das facas de corte, saliências na parte inferior do disco (2.3), e dotado também de um pino guia (2.4) e furo sextavado (2.5) , responsáveis pela fixação precisa e segura das facas no disco, juntamente com os suportes fixadores (3), que fazem o assentamento das facasno disco, sendo dotados de dois furos (3.1) coincidentes com os furos das facas, permitindo assim uma boa fixação através do pino guia, que passa pelo furo da faca e do suporte fixador, e também pela aplicação do parafuso (4), que atravessa todos os componentes até alcançar a porca sextavada com flange (5) que utiliza o furo sextavado (2.5) para travamento do sistema.
