DISPOSIÇÃO CONSTRUTIVA INTRODUZIDA EM COMEDOURO AUTOMÁTICO PARA FRANGOS DE CORTE

Classificação IPC

Resumo técnico

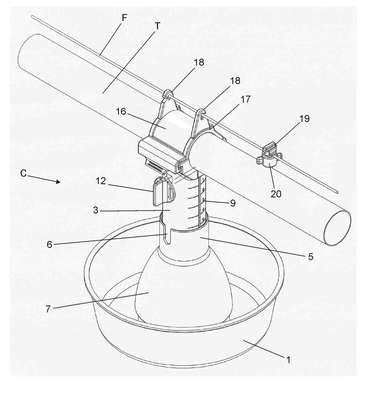

Trata-se de um de comedouro (C), que apresenta um prato circular base (1) cuja região central cônica (2) recebe o cone central (3) por seu pescoço inferior com ranhuras (4), sendo envolvido ainda, esse mesmo trecho inferior, pelo regulador do nível de ração (5), que é uma peça circular cônica que apresenta uma pequena fenda lateral (6) e a extremidade cilíndrica (7), em maior diâmetro, com apoios inferiores (8). Referido cone central (3) apresenta, externamente ao longo de seu corpo, uma régua impressa (9) e uma abertura inferior (10). Internamente o cone (3) apresenta uma válvula circular (11), compatível com seu diâmetro interno, de modo que possa girar 90° sob seu eixo horizontal, através de pino borboleta de comando externo (12). A extremidade superior do cone central (3) apresenta uma metade circular (13), que possui travas de giro (14), e pinos (15), estes, para fixação junto à outra metade circular superior (16), a qual é independente do cone, e que possui duas pequenos furos (17), e dois ganchos (18), sendo estes, dispostos em sentidos opostos, e ainda, um parafuso (19) com porca (20) do fio de comando.
