DISPOSITIVO REMOTO DE BLOQUEIO DE FLUXO DE AR OU FLUIDO DE FREIO

Classificação IPC

Resumo técnico

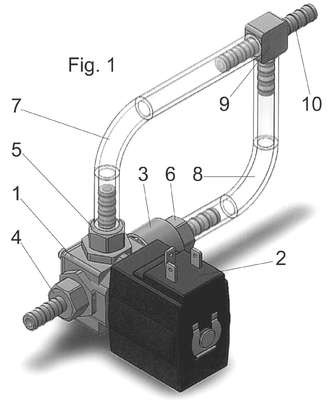

A presente Patente de Modelo de Utilidade tem por objetivo, através de acionamento remoto via satélite ou celular em caso de roubo, furto ou motivo de força maior, desviar o fluxo de ar ou fluido de freio para um circuito paralelo que só permite o fluxo em um sentido, o que ocasiona o travamento imediato das rodas de um veículo equipado com dispositivo rastreador. O presente invento é constituído basicamente de uma eletroválvula(1) conectada a um solenoide(2) e a uma válvula de via única(3). A entrada(4) da eletroválvula(1) recebe o fluxo de ar/fluido do sistema de freio do veículo; a saída(5) é controlada pelo solenoide(2) e a saída(6) é controlada pela válvula de via única(3). As saída(5) e (6) são ligadas por mangueiras(7) e (8) a um conector ?T?(9) cuja saída(10) é ligada ao sistema de freio do veículo. Assim, quando o solenoide(2) está desligado, o mesmo deixa o circuito aberto por onde passa ar/fluido de freio nos dois sentidos passando por (4), (1), (5), (7), (9) e (10) e no sentido inverso (10), (9), (7), (5), (1) e (4) e, quando o solenoide(2) está ligado, o mesmo bloqueia a passagem de ar/fluido de freio no sentido (4), (1), (5), (7), (9) e (10) e abre o circuito no sentido do fluxo passar por (4), (1), (3), (6), (8), (9) e (10), sendo que a válvula de via única(3) só deixa passar o ar/fluido de freio no sentido (4), (1), (3), (6), (8), (9) e (10), bloqueando o retorno no sentido contrário na válvula de via única(3), causando assim, o travamento dos freios dos veículos a ar ou a fluido de freio.
