DISPOSIÇÃO CONSTRUTIVA APLICADA EM SISTEMA DE DESCARGA POR GRAVIDADE PARA CARRETA AGRÍCOLA GRANELEIRA OU DE FERTILIZANTES

Classificação IPC

Resumo técnico

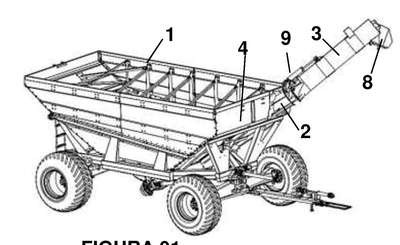

DISPOSIÇÃO CONSTRUTIVA APLICADA EM SISTEMA DE DESCARGA POR GRAVIDADE PARA CARRETA AGRÍCOLA GRANELEIRA OU DE FERTILIZANTES. O modelo trata de disposição construtiva aplicada em sistema de descarga por gravidade para carreta agrícola graneleira ou de fertilizantes, objetivando garantir um excepcional ganho na capacidade de descarga e facilidade de visualização do operador da descarga em outro implemento e/ou caminhões. O modelo prevê ângulo de inclinação (¿) dos eixos do 1° e 2° estágio (2 e 3) menor do que 45° com o alinhamento horizontal; prevê alinhamento angular (¿) entre os dois estágios do caracol (2 e 3), sendo o primeiro estágio (2) disposto no interior do reservatório (1), alinhado com a sua parede frontal (4), enquanto o segundo estágio (3), dispõe-se fora do dito reservatório (1) e à frente da dita parede frontal (4); prevê transmissão angular por intermédio de junta cardan (5), entre os dois estágios ( 2 e 3) do dito caracol coletor, mancalizada no primeiro estágio (2); prevê basculamento do segundo estágio (3) em relação ao primeiro estágio (2) do caracol coletor, à frente do implemento, ocupando espaço não superior a sua largura, por intermédio de atuador(es) apropriado(s) (9), disposto entre ambos; e, prevê que o primeiro estágio (2) possui seu caracol com passo variável ao longo de sua extensão, sendo que junto ao funil coletor de entrada (6) na extremidade inferior, junto a base do reservatório (1), possui duas hélices de mesmo passo (7).
