DISPOSIÇÃO CONSTRUTIVA EM EQUIPAMENTO PARA FUMEGAÇÃO

Classificação IPC

Resumo técnico

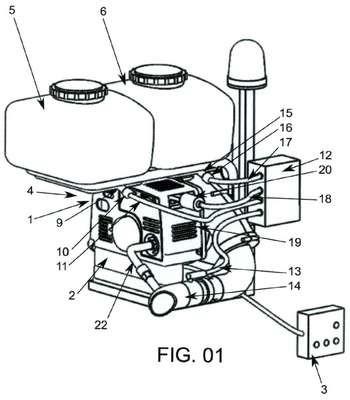

DISPOSIÇÃO CONSTRUTIVA EM EQUIPAMENTO PARA FUMEGAÇÃO. O modelo de utilidade trata de uma disposição construtiva em equipamento para fumegação, situado no setor tecnológico de fumegação por névoa, sendo que possibilita tanto a utilização individualizada da atomização à frio ou à quente, quanto da utilização simultânea de ambos os sistemas. Existem modelos que funcionam com uma bomba que puxa a mistura de inseticida com óleo mineral e libera no escapamento da moto por termonebulização, sendo que seu funcionamento depende do motor do veículo, exigindo a alteração da relação de marchas, além de exigir que o motor funcione em alta rotação para o correto funcionamento e a dispersão do produto no ambiente. Os modelos existentes não permitem o uso simultâneo do sistema a quente e a frio, inviabilizando o processo por completo que visa eliminar tanto os insetos, quanto os ovos em sua fase primária. Diante disso, se caracteriza por compreender um motor à combustão (1) com reservatório de combustível (2), caixa de comando (3) e turbina (4) com um reservatório para o circuito de fumegação à frio (5) interligado ao tubo de espalhamento (14) seguindo para a turbina (4); e, um reservatório para fumegação à quente (6), o qual é interligado ao triambulador (19) posicionado junto à saída de exaustão do motor (1), o qual é dotado de aletas internas alternadas (21) e apresenta tubulação (22) que o interliga ao tubo de espalhamento (14).
