DISPOSIÇÃO CONSTRUTIVA INTRODUZIDA EM ACIONADOR MECÂNICO PARA MOVIMENTAÇÃO DE VARAL DE TETO

Classificação IPC

Resumo técnico

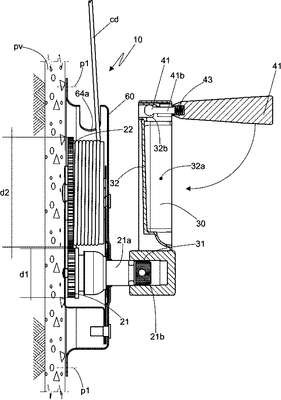

Trata-se de acionador mecânico (10) do tipo utilizado para a movimentação do varal de teto (VT) e disposição ou retiradas de roupas em geral; dito acionador mecânico (10) é compreendido por um módulo de engrenagens (20) acionado por manivela (30) que, por sua vez, prevê braço articulável (40), sendo que dito módulo de engrenagens (20) é compreendido por engrenagem motriz (21) e uma engrenagem de arraste (22), ambas, montadas no suporte (50) provido de orifícios (52b) para a montagem de parafusos (p1) que disponibilizam a montagem na tampa de proteção (60) onde é praticado um orifício (63a) para a passagem da extremidade livre (21b) do eixo (21a) previsto na engrenagem motriz (21), sendo que dita extremidade livre (21b) é montado na cavidade de recepção (31) da manivela (30) cujo braço (32) prevê rebaixo longitudinal (32a) para a montagem de braço secundário articulável (40); a extremidade livre esférica (41) do dito braço secundário articulável (40) é instalada num berço (32b) desenvolvido na porção extrema do rebaixo longitudinal (32a), sendo que dita extremidade livre (41) é parte integrante de um pino (41b) montado ortogonalmente com uma mola (43) na porção interna do braço secundário (40); dita engrenagem de arraste (22) recebe uma bobina (22a) onde é enrolada uma das extremidades da corda (cd) sustentadora do varal de teto (VT), a qual, por sua vez, é traspassa recorte (64a) praticado na parede periférica (64) da dita tampa (60) até atingir um conjunto de roldanas (rd) montadas em ganchos (gc) fixados no teto.
