DISPOSIÇÃO APLICADA EM DISPOSITIVO PARA REVERSÃO DE TRINCO

Classificação IPC

Resumo técnico

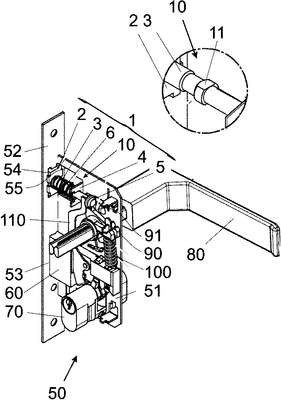

?DISPOSIÇÃO APLICADA EM DISPOSITIVO PARA REVERSÃO DE TRINCO?O presente pedido de patente de modelo de utilidade refere-se a dispositivo (10) para reversão de trinco (1), pertencente ao campo das fechaduras (50), compreendidas por caixa (51), que aloja mecanismo, do qual faz parte subconjunto de trinco (1) formado: por trinco (2); por eixo (3); por cabeça (5); por mola de retorno (6); e por dispositivo (10) de reversão, este compreendido: por batente (11) constituído por um trecho de maior diâmetro do eixo (3), que trabalha em colaboração com aba de acionamento (91) do cubo (90) da maçaneta (80), tal que na posição de repouso da fechadura (50) e quando o trinco (2) é empurrado manualmente para dentro da abertura (54) da testada (52) da caixa (51), referidos batente (11) bate contra a aba (91) limitando o movimento em uma posição que dito trinco (2) não se desacopla da abertura (54); e quando a fechadura (50) é acionada pela maçaneta (80) referido batente (11) e aba (91) guardam espaço um em relação ao outro, que possibilita que o trinco (2) seja empurrado manualmente, desacoplado da abertura (54) e girado para reversão para porta com abertura à direita ou à esquerda.
