REGULADOR DE PRESSÃO PARA GÁS DE SEGUNDO ESTÁGIO BAIXA PRESSÃO COM SISTEMA INTERNO DE BLOQUEIO E DESBLOQUEIO MECÂNICO

Classificação IPC

Resumo técnico

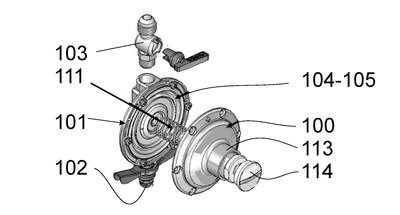

REGULADOR DE PRESSÃO PARA GÁS DE SEGUNDO ESTÁGIO BAIXA PRESSÃO COM SISTEMA INTERNO DE BLOQUEIO E DESBLOQUEIO MECÂNICO. O presente pedido de patente de invenção refere-se a regulador de pressão para gás, pertencente ao setor técnico das redes/recipientes de gás combustíveis; dito regulador compreendido por: corpo (100)-(101); entrada formada por manopla (borboleta) e pino UNC arredondado (102) e a saída dotada de registro (103); conjunto (104)-(105) de diafragma; câmara de baixa pressão (106); mecanismo regulador de pressão, formado: por balancim (109) que abre/fecha injetor (107); por haste axial (110); por mola de regulagem de pressão (111); por conjunto de parafuso de regulagem de pressão (112) enroscado em sede axial (113) prevista na tampa (100); e por tampa, lacre, (114) que fecha a sede axial (113) de modo a só poder ser aberta por pessoa autorizada; na presente invenção, dito regulador é provido de sistema interno de bloqueio desbloqueio mecânico (1), compreendido: por parafuso axial (2) enroscado em furo (10) previsto em disco de regulagem (112)? e em furo axial (11) previsto na haste axial (110); dito parafuso axial (2) dotado de cabeça (4) operável por chave Allen e confinada na sede axial (113) lacrada pela tampa (114).
