Modelo de Utilidade DISPOSIÇÃO CONSTRUTIVA EM SISTEMA DE FRENAGEM PNEUMÁTICA de XCMG BRASIL INDUSTRIA LTDA — IPC B60T 13/565. Figura publicada pelo INPI na Revista da Propriedade Industrial.

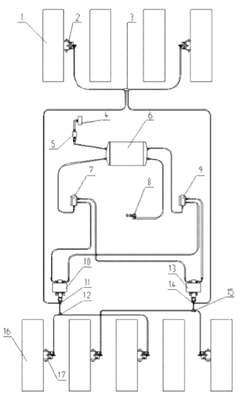

"DISPOSIÇÃO CONSTRUTIVA EM SISTEMA DE FRENAGEM PNEUMÁTICA" O sistema de frenagem pneumática compreende uma bomba de ar (4) acionada pelo motor de um equipamento compactador e conectada a uma válvula de alívio de segurança (5) e a um acumulador de ar (6) conectado a válvulas de freio esquerdo (7) e direito (9), a um freio de estacionamento (8) e, respectivamente, a tubos de retorno esquerdo e direito. Um servo freio (10) e a válvula de freio (7) são conectados a um bloco de derivação esquerdo (12) de um conector de quatro vias (3), e uma conexão em T (11) do tubo de retorno esquerdo está conectada a um bloco de derivação direito (15) através do conector de quatro vias (3). Um servo freio direito (13) e freios de rodas dianteiras (2) estão conectados com freios de rodas traseiras (17) através do conector de quatro vias (3), o qual está conectado com o bloco de derivação direito (15).A disposição construtiva apresenta baixo custo e fácil operação, evitando riscos de segurança, pois tem desempenho reduzido em relação às rodas traseiras (16) e possui um circuito adicional ao circuito de controle, para garantir a frenagem em caso de falha do circuito de controle.
Histórico de despachos
Publicações na Revista da Propriedade Industrial (RPI).
Indeferimento mantido em recurso
#9.2.4
MANTIDO O INDEFERIMENTO UMA VEZ QUE NÃO FOI APRESENTADO RECURSO DENTRO DO PRAZO LEGAL
25/01/2022
RPI 2664
Indeferimento
#9.2
09/11/2021
RPI 2653
Conhecimento de parecer técnico
#7.1
27/07/2021
RPI 2638
Publicação do pedido de patente
#3.1
10/04/2018
RPI 2466
Pedido de patente depositado
#2.1
22/11/2016
RPI 2394
Requerimento de pedido de patente
#2.10
Número de Protocolo 870160053068 em 21/09/2016 04:08(WB).
