DISPOSIÇÃO CONSTRUTIVA INTRODUZIDA EM MÁQUINA CLASSIFICADORA DE OVOS

Classificação IPC

Resumo técnico

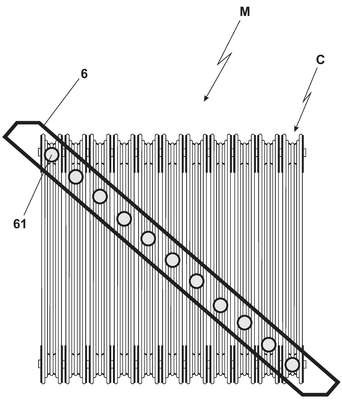

DISPOSIÇÃO CONSTRUTIVA INTRODUZIDA EM MÁQUINA CLASSIFICADORA DE OVOS Trata-se a presente patente de modelo de utilidade, de uma nova máquina classificadora de ovos, pertencente ao setor técnico mecânico, mais particularmente, trata-se de um aperfeiçoamento introduzido no módulo de classificação, que faz parte do processamento de grande volume ovos em granjas, em que os estes, após a pesagem, são classificados e transportados em garras transportadoras para as respectivas embaladeiras, através do qual são obtidos resultados práticos, seguros e funcionais muito vantajosos. A máquina classificadora compreende módulos que formam a esteira e na parte superior são previstas as garras transportadoras e o módulo de solenoides. Sendo que cada módulo da esteira (M) é formado por colunas (C) proporcionais ao número de linhas de garras (L) que variam de acordo com o número de ovos processados na granja. Cada coluna (C) é formada por um par de roldanas (1) dotadas de canais raiados (2) com correias flexíveis (3), as quais são montadas paralelamente em um eixo (4) ligado a um motor sincronizado com o movimento das garras (5). Diagonalmente é previsto sobre o módulo da esteira (M), o módulo de solenoides (6), onde cada solenoide (61) é posicionado sobre uma coluna (C).
