DISPOSIÇÃO APLICADA EM EQUIPAMENTO GRANELEIRO ACOPLADO À COLHEDORA DE CAFÉ

Classificação IPC

Resumo técnico

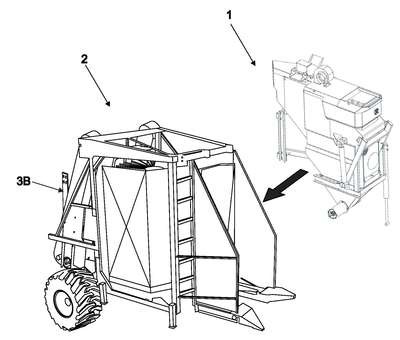

DISPOSIÇÃO APLICADA EM GRANELEIRO ACOPLADO AO IMPLEMENTO COLHEDORA DE CAFÉ.Refere-se a um equipamento graneleiro (1) e um implemento colhedora (2), os quais são unificados através de estruturas (3), sendo a estrutura (3A) presente no graneleiro (1) e a estrutura (3B) presente no implemento colhedora (2); o graneleiro (1) é composto por estrutura (3A); o graneleiro (1) ainda é dotado de chassi (4) com duas barras paralelas (5), sendo a barra inferior (5A) e a barra superior (5B); a barra inferior (5A) é estruturada e receptiva pela moega (7), a qual é conformada por um requadro em barra (8) ligado a uma carenagem cônica (9), cuja parte afunilada apresenta um conjunto de motor e roletes (10); o requadro em barra (8), numa das extremidades, apresenta um pistão hidráulico (11), cuja haste (12) é interligada por suporte (13); o reservatório graneleiro (14) é composto pela estrutura secundária (15), através de tubos retangulares (16) dispostos nas extremidades paralelamente; a estrutura secundária (15) é acoplada lateralmente no requadro em barra (8) e lateralmente ao reservatório graneleiro (14), através de mancais (17); no lado oposto do pistão hidráulico (11), há uma barra inferior (5A) com um cilindro hidráulico (18) posicionado na vertical, com a finalidade de ser acionado para bascular o reservatório graneleiro (14), mantendo assim todo o graneleiro (1) e implemento colhedora (2) estável.
