DISPOSIÇÃO CONSTRUTIVA INTRODUZIDA EM PERFIS ESTRUTURAIS PARA COMPOSIÇÃO DE DIVISÓRIAS SANITÁRIAS EM GERAL

Classificação IPC

Resumo técnico

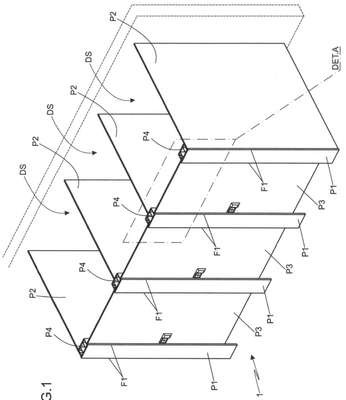

DISPOSIÇÃO CONSTRUTIVA INTRODUZIDA EM PERFIS ESTRUTURAIS PARA COMPOSIÇÃO DE DIVISÓRIAS SANITÁRIAS EM GERAL, mais precisamente trata-se de perfis estruturais (10) idealizado para a composição de divisórias sanitárias (DS) através da montagem de painéis frontais (P1), painéis transversais (P2), portas articuláveis (P3) e painel de acabamento (P4), sendo que ditos perfis estruturais (10) compreendem: i) perfil montante (20), confeccionado em reforçado de alumínio, liga 6063, têmpera T-6, entre outros materiais adequados e configurado por peça única extrudada e oca (21), projetada de acordo com eixo longitudinal cuja porção extrema pode receber tampa de acabamento (50); ii) perfil fixador inferior (30) idealizado para a fixação do perfil montante (20) ao pavimento e/ou fixação do painel transversal (P2) ao perfil montante (20); iii) perfil intermediário (40) para a montagem dos painéis transversais (P2), basicamente, formado por peça com seção em "U" e base plana para a fixação na face plana dos painéis frontais (P1); perfil montante (20) apresenta-se ordinariamente retangular e é composto de paredes (23) e (24) paralelas entre si e unidas por outras duas paredes frontal (21) e posterior (22) que possuem de larguras reduzidas (x) em relação ao comprimento alongado (x2) das paredes laterais (23) e (24); de um dos vértices da parede frontal (21) projeta-se uma ramificação em "L" (R1), enquanto que do vértice adjacente e oposto projeta-se outra curta ramificação retilínea (R2); ambas as ramificações (R1) e (R2) contemplam respectivos setores (MS1) e (MS2) dimensionados em (w) que correspondente à espessura dos painéis (P1), (P2) e (P4), permitindo a montagem das respectivas bordas laterais (p1)/(p2)/(p4) e (p3) de respectivos painéis frontais (P1) e laterais (P2), portas (P3) e de acabamento (P4); cada dita ramificação em "L" (R1), quando dos painéis (P1) e (P2) montados, expõe, na face frontal da divisória sanitária (DS), um estreito filete vertical (Fl).
