APERFEIÇOAMENTOS INTRODUZIDOS EM CONJUNTO DE PERFIS MONTANTES PARA COMPOSIÇÃO DE DIVISÓRIAS SANITÁRIAS COM ÁREA AMPLIADA

Classificação IPC

Resumo técnico

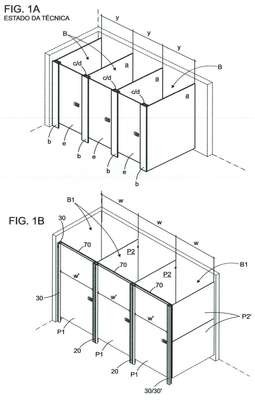

"APERFEIÇOAMENTOS INTRODUZIDOS EM CONJUNTO DE PERFIS MONTANTESPARA COMPOSIÇÃO DE DIVISÓRIAS SANITÁRIAS COM ÁREA AMPLIADA".A presente invenção trata de uma divisória sanitária (DS) ou assemelhado passível decompor boxes (B) para instalação em banheiros comunitários de rodoviárias, escolas,arenas, hospitais, aeroportos, shopping centers ou, ainda, boxes (B) na forma deprovadores instalados em estabelecimentos comerciais, clubes, academias, etc.; cadabox (B) é do tipo configurado por perfis montantes centrais (20) e perfis montantesextremos (30); cada perfil montante (20) e (30) é confeccionado em reforçado dealumínio e configurado por peça única extrudada e oca, projetada de acordo com eixolongitudinal (E); caracterizado por a divisória (DS) ser formada por um conjunto de perfismontantes centrais (20) e perfis extremos (30), os quais correspondem à configuraçãoda metade do perfil montante central (20) e que pode ser montado como perfil deacabamento (30) para uma placa divisória (P2) em associação a outro perfil extremoinvertido (30') que atua como batente da porta (P1) ou pode ser montado como perfilextremo (30"), fixado à parede (PR) para sustentação das dobradiças (D) quando damontagem do primeiro box (BI); as extremidades superiores dos referidos perfis(20)/(30)1(30') e (30") são intertravadas por um perfil transversal (70) que auxilia naestruturação para a montagem das portas (P1) e placas divisórias (P2); referidamontagem a partir dos elementos supra mencionados, permite compor box (B) e (B1)com área interna de uso com distância (w) entre placas divisórias de, no mínimo, 0,90m e, consequentemente, porta (P1) de largura ampliada (w') de 0,80 m e aberturaexterna
