Modelo de Utilidade CONJUNTO MODULAR PARA APOIO DE MESAS, BANCADAS E OUTRAS ESTRUTURAS PARA MOBILIÁRIO — IPC A47B 13/02. Figura publicada pelo INPI na Revista da Propriedade Industrial.

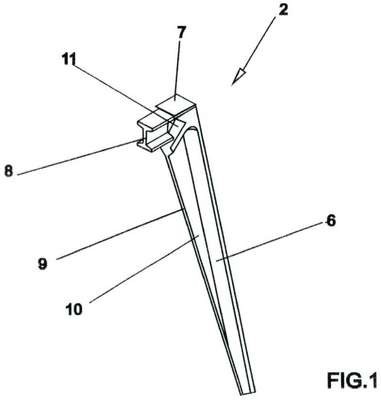

A presente Patente de Modelo de Utilidade refere-se a Conjunto Modular Para Apoio de Mesas, Bancadas e Outras Estruturas Para Mobiliário. (1), fabricado preferencialmente em alumínio e apresentado num modelo formado por pé de sustentação (2), pé de apoio (3), travessa lateral (4) e travessa longitudinal (5), sendo caracterizada por possuir pés de sustentaçao com angulações (A) e (B) que permitem a colocação do pé de estruturação em diagonal- facilitando a montagem de móveis ou componentes unitários de forma a constituir conjuntos modulares diversos, sendo que o Pé de Estruturação (2) é constituído por corpo (6), cabeçal (7) e engate (8), onde o corpo (6) possui nervura (9) e angulações, uma primeira entre a parte horizontal da letra "T" e o piso e denominada de "A" e igual a 78°, e uma segunda angulação, `B", compreendida entre a nervura (6) e o piso, a qual é igual a 74 bem como cabeçal (7) provido de rebaixo (11) em forma de "V" horizontal e engate (8) eni forma de "I" para encaixe nas travessas laterais (4) cujas extremidades possuem configuração com forma de ponta de lança (12), a travessa longitudinal (5) possui formato retangular é posicionada sob o tampo no centro do mesmo e fixada coin parafusos às travessas laterais (4) na parte central das mesmas, finalmente, o pé de apoio (3) possui formato cônico e é aparafusado na parte inferior ou base de cada pé de estruturação (2).
