EXPOSITOR REFRIGERADO SEM GABINETE EXTERNO

Classificação IPC

Resumo técnico

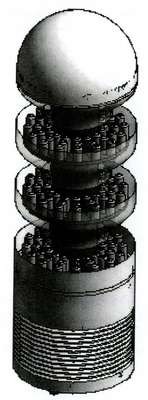

EXPOSITOR REFRIGERADO SEM GABINETE EXTERNO,pertencente ao setor de refrigeração relativa a dispositivos autônomos edeslocáveis associados com máquinas de refrigeração, refere-se a umequipamento de refrigeração de produtos a serem armazenados e disponibilizados ao consumo sem utilização de porta de fechamento doequipamento, facilitando a aquisição do produto pelo consumidor e sua reposição pelo repositor.O equipamento, cuja visão gera! é mostrada na Figura 1, éconstituído por coluna tubular (7), que contém taças protetoras (2) em prateleiras resfriadas (4) contendo serpentinas evaporadoras ou de circulação de solução gelada e um anel protetor em sua borda, como mostrado nas Figuras 2, 3 e 4; moto ventilador axial (13) do condensador (14), com rotor diretamente acoplado ao motor elétrico, com dispositivo que permite a variação de sua velocidade de rotação para controle do fluxo de ar frio, como mostrado nas Figuras 3 e 4; moto ventilador axial (9) com rotor diretamente acoplado ao motor elétrico e dispositivo que permite a variação de sua velocidade de rotação para controle do fluxo de ar frio, localizado na parte inferior da coluna tubular (7), como mostrado nas Figuras 2 e 3; domo superior (5) em forma hemisférica como mostrado nas Figuras 1 e 2; serpentina (8) de resfriamento do ar, como mostrado nas Figuras 3 e 4; unidade condensadora (10), composta por chassi do conjunto (16), compressor (15) de refrigeração, tubo capilar ou válvula de expansão, painel elétrico (17) com termostato com o seu elemento sensor colocado no fluxo de ar frio e, opcionalmente, tanque de líquido (18), instalados base estrutural do equipamento (11), como mostrado na Figura 5, sendo a base estrutural (11) do equipamento contida em um gabinete externo de acabamento (1), como mostrado na Figura 2, e apoiada em pés de apoio (12) com niveladores, como mostrado na Figura 4.
