COLETOR DE DEJETOS E OUTROS RESÍDUOS

Classificação IPC

Resumo técnico

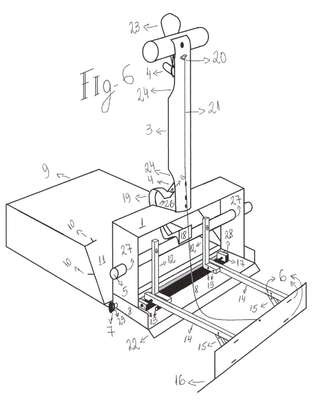

"COLETOR DE DEJETOS E OUTROS RESÍDUOS." Patente de Modelo de Utilidade para um coletor de dejetos e outros resíduos, compreendido por corpo base 1 verticalizado com forma retangular na base, aberto na frente e atrás, dotado de reforço 2 para fixação do cabo 3 e alavanca 4 para movimentar o eixo principal 5 unidos com grampos 6; os pinos 7 na base 8 prende o cesto 9 que possuem garras 10 para fixar embalagem 11; as barras de tração 12 com os pinos eixo 13, hastes 14, travas 15, pá coletora 16, eixo móvel 17 e barra 18 central viabilizam arraste dos resíduos; a alavanca flexível 19 forma a angulação para movimentar o eixo 5; o gancho 20 prende o cordão 21 que destrava a pá 16; a rampa 22 facilita o deslize dos resíduos assim como, a alça 23 sua portabilidade; os recortes 24 e 25 no cabo 3 e alavancas 4 e 19 viabilizam respectivamente a movimentação e união das peças, o recorte 26 permite o movimento da barra 18 e, as perfurações 27 o encaixe do eixo 5 principal, o recorte 28 viabiliza a proteção do corredor com a aba da embalagem presa com elástico 29.
