Modelo de Utilidade DISPOSITIVO PARA ARTICULAÇÃO DE ESCORREDOR DE LOUÇAS E SIMILARES — IPC A47J 47/20. Figura publicada pelo INPI na Revista da Propriedade Industrial.
Pedido arquivado: o exame técnico não foi requerido nos 36 meses seguintes ao depósito de 25/06/2015, prazo do art. 33 da LPI. A tecnologia está em domínio público no Brasil.

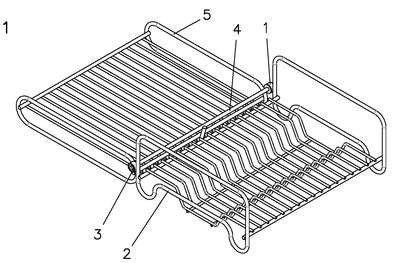

DISPOSITIVO PARA ARTICULAÇÃO DE ESCORREDOR DE LOUÇAS E SIMILARES. O dispositivo para articulação de escorredor de louças compreende anéis (1) que são soldados em hastes de uma das estruturas aramadas (2) que integra o escorredor de louças. No interior dos anéis (1) são encaixadas buchas poliméricas (3). No interior das buchas (3) penetram as extremidades livres das hastes (4) que se projetam de outra estrutura aramada (5). Uma opção construtiva do escorredor de louças articulado é do tipo de apoiar e é composta por duas estruturas aramadas (2 e 5), sendo uma dotada de anéis solados (1) em uma haste lateral e com buchas poliméricas (3) em seu interior que sediam as extremidades de hastes (4) da outra estrutura aramada (5). Outra opção construtiva do escorredor de louças articulado é do tipo de pendurar e é composta por uma estrutura aramada vertical (6) que é dotada de quatro anéis soldados (1) com buchas poliméricas (3) encaixadas em seu interior que sediam as extremidades livres de hastes laterais (4) de duas outras estruturas aramadas (2 e 5). A estrutura aramada vertical (6) apresenta ganchos (7). Ainda outra opção construtiva do escorredor de louças articulado do tipo de apoiar é composta por duas estruturas aramadas (2 e 5) articuladas centralmente em "X", sendo uma das estruturas aramadas (2) dotada de anéis (1) soldados centralmente e com buchas poliméricas internas (3) onde penetram as extremidades livres da haste central (4) da outra estrutura aramada (5) e por possuir uma estrutura aramada horizontal e inferior (6) cujas extremidades de uma haste lateral (4) penetram nas buchas poliméricas (3) dos anéis (1) soldados nas pernas de uma das estruturas cruzadas (5).
Histórico de despachos
Publicações na Revista da Propriedade Industrial (RPI).
Arquivamento definitivo - Art. 33 da LPI
#11.1.1
16/10/2018
RPI 2493
Arquivamento - Art. 33 da LPI
#11.1
10/07/2018
RPI 2479
Publicação do pedido de patente
#3.1
10/04/2018
RPI 2466
Pedido de patente depositado
#2.1
04/08/2015
RPI 2326
Requerimento de pedido de patente
#2.10
Número de Protocolo 860150132192 em 25/06/2015 01:53(WB).
