DISPOSIÇÃO TÉCNICA E CONSTRUTIVA APLICADA EM INSTALAÇÕES INDUSTRIAIS E INTRODUZIDA COMO PROTETOR DE TUBULAÇÃO DE INCÊNDIO E DOS BICOS DE SPRINKLERS

Classificação IPC

Resumo técnico

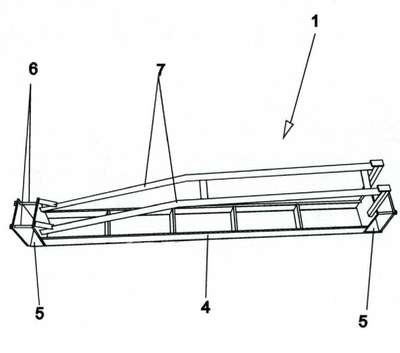

DISPOSIÇÃO TÉCNICA E CONSTRUTIVA APLICADA EM INSTALAÇÕES INDUSTRIAIS E INTRODUZIDA COMO PROTETOR DE TUBULAÇÃO DE INCÊNDIO E DOS BICOS DE SPRINKLERS A presente patente de Modelo de Utilidade diz respeito a Disposição Técnica e Construtiva Aplicada em Instalações Industriais e Introduzida como Protetor de Tubulação de Incêndio e dos Bicos de Sprinklers (1), a qual é destinada para a proteção fisica da tubulação de incêndio (2) e bicos de sprinklers (3) posicionados em galpões ou depósitos e que necessitam de proteção para evitar colisões com pallets e empilhadeiras, sendo o mesmo caracterizado por ser constituído por dois modelos construtivos fabricados em estrutura metálica, sendo o primeiro modelo, em formato trapezoidal, fabricado por um perfil em "U' (4) posicionado longitudinalmente, em cujas extremidades são fixados solidariamente dois perfis em "U" em posição transversal (5) os quais dispõem na sua parte superior de dois parafusos (6) fixados com porcas, e sob o perfil "U" (4) longitudinal, são fixadas duas barras metálicas que configuram o formato inferior sendo que as mesmas estão posicionadas sob a tubulação e o bico do sprinkler; Finalmente, o perfil em "U" longitudinal é posicionado de forma invertida e as duas barras (7) paralelas estão posicionadas sob a tubulação (2) e o bico do sprinkler (3) , sendo este protetor fixado à estrutura do teto por meio dos perfis transversais (5) que dispõem cada um deles, dois parafusos (6) e porcas; O segundo modelo construtivo (8) é constituído por duas abas (9) retangulares paralelas entre si e fixadas por duas cantoneiras transversais (10), sendo que cada aba (9) é fixada à estrutura metálica do teto, da mesma forma que o modelo anterior, e que a tubulação de incêndio (2) e os bicos de sprinklers (3), ficam posicionados entre as duas abas (9) retangulares.
