FATIADOR DE LIMÕES

Classificação IPC

Resumo técnico

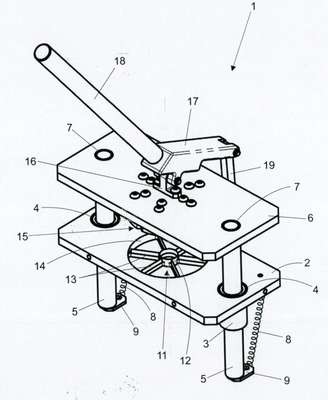

FATIADOR DE LIMÕES, o qual é indicado de modo geral pela referência numérica (1), compreender uma matriz de corte (2), sobre a qual age uma base de corte (6). Na matriz de corte (2) é provido um conjunto de corte (11) formado por um anel central de corte (12), do qual derivam lâminas de corte radiais (13); o conjunto de corte (11) é montado em uma abertura circular (14) que está incorporada no centro da matriz de corte (2); na face inferior da base de corte (6), e em alinhamento com o conjunto de corte (11), está montado um conjunto de dentes de corte (15), conjunto esse que é dimensionado para avançar nos vãos definidos nos espaços entre as lâminas do conjunto de corte (11); sobre a superfície superior da base de corte (6) é montado um mancal de articulação (16), o qual é atravessado por um pino que estabelece a ligação com um suporte de alavanca (17), no qual está montada a alavanca (18); o suporte (17) tem montada em seu extremo oposto uma haste de articulação (19), a qual, por sua vez, recebe a montagem de um mancal (20).
