MÁQUINA AGRÍCOLA VARREDORA E RECOLHEDORA DE GRÃOS DE CAFÉ DE VARRIÇÃO

Classificação IPC

Resumo técnico

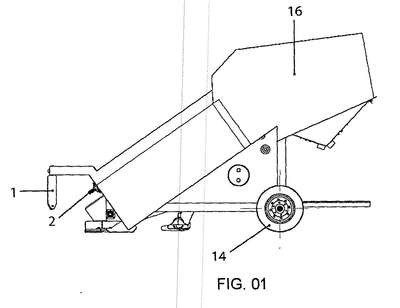

MÁQUINA AGRICOLA VARREDORA E RECOLHEDORA DE GRÃOS DE CAFÉ DE VARRIÇÃO é composto na parte frontal por engate (1), que fazer o acoplamento ao braço hidráulico do trator de arraste. O acoplamento (2), faz o ligação da tomada de força do trator ao suporte excêntrico (3) e ao eixo cardã (4) que transfere a força motriz para a caixa de transmissão (5) que transfere a rotação recebida do trator, para a caixa multiplicadora para ser transmitida através de polias e correias aos dois ventiladores. A caixa de transmissão (6) tem a função de reduzir a rotação para movimentar as duas esteiras através de polias correntes. A esteira (7) tem a função de tirar o café do chão e levar até a segunda esteira que, através de taliscas de borracha, raspa o chão e transportam tanto os grãos de café quanto as pequenas pedras e gravetos levando-os até a peneira, permitindo a primeira limpeza. A esteira de aço inoxidável (8) é movimentada pelo redutor através de polia e correia e tem a função de peneirar o café com o auxilio do ventilador (9) que sopra folhas e galhos antes de enviar o café para o bag. O ventilador arruador (10), tem a função de soprar o café e folhas que estão embaixo da barra do pé de café para o meio da rua para facilitar o trabalho da máquina. O excêntrico (3), ligado a força motriz, transmite os movimentos para a barra de ferro (11) que por sua vez faz o acionamento da peneira (12), provocando as oscilações. O chassi do equipamento é composto por uma estrutura metálico autoportante (13), sustentado por eixo rotativo com pneumáticos (14), contendo na parte traseira suporte para bag (15). A proteção dos componentes é composta por carenagem de acabamento (16).
