MELHORAMENTOS TÉCNICOS APLICADOS EM DISPOSITIVO DE ACIONAMENTO PARA DISPENSADOR DE COPOS DESCARTÁVEIS

Classificação IPC

Resumo técnico

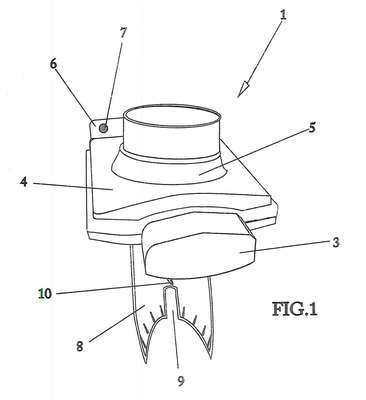

Refere-se a aperfeiçoamentos técnicos introduzidosem Dispensador de Copos de Descartáveis, (1), formado por suporte inferior (2)provido de botão pulsador (3) e suporte superior (4) dotado de base (5) para Otubo de armazenamento dos copos, a qual apresenta diversos diferenciaistécnicos dentre os quais destaca-se que o corpo inferior é formado por suporteinferior (2), botão pulsador (3), guia vertical (8) provida de recorte (9) e pinoanti-queda (10) de copo, sendo que a guia vertical (8) e o suporte inferior (2)formão um corpo único e totalmente solidário e O botão pulsador (3) é umcomponente independente que quando acionado, libera um copo por vez,destacando-se que a face frontal do botão pulsador (3) possui formato trapezoidalpara outorgar maior superfície de contato quando da pressão efetuada para obtera liberação de um copo descartável em função da junção com o conjunto queforma a lingueta (11) deslizante, a qual dispõe de molas (12) para seufuncionamento e retorno a posição de espera, além de dispor de aba (6) parafixação à parede, bem como de cunhas (14), de seção trapezoidal com sua faceinterna, chanfrada, para liberar os copos, um por vez.
