SISTEMA DE BRAÇO ARTICULADO E CONTRAPESOS COM CONDUÇÃO DE ELETRICIDADE DE BAIXA VOLTAGEM APLICADO EM LUMINÁRIA DE MESA

Classificação IPC

Resumo técnico

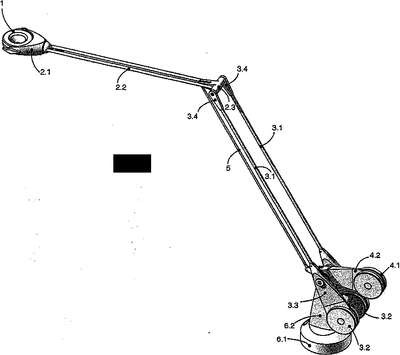

A disposição introduzida no SISTEMA DE BRAÇO ARTICULADO E CONTRAPESOS COM CONDUÇÃO DE ELETRICIDADE DE BAIXA VOLTAGEM APLICADO EM LUMINÁRIA DE MESA é compreendida poruma base e um braço articulado em três pontos, conduzindo eletricidade debaixa tensão entre a base (6), onde é alojado o transformador, e o aparelhoiluminante (1). O Sistema e constituído por: alavanca (2), que corresponde aoantebraço; a alavanca (3), que corresponde ao braço, e apóia no conjunto dabase (6) no ponto (A), se conecta com o antebraço no ponto (D) e tem no outroextremo o contrapeso principal (3.2) que tem que contra~balancear todo o pesodo lado Resistente (haste, juntas e aparelho iluminante); alavanca (4), quecompartilha o mesmo fulcro (A) com a alavanca (3) e apóia neste ponto noconjunto da base (6) e tem do lado potente o contrapeso secundário (4/l);paralelogramo articulado(ABCD) que conecta por meio da haste (5) a alavanca(2) com a Alavanca (4). Este conjunto garante que os 2 contrapesos possam semovimentar em sincronia com as alavancas (2) e (3), contrabalançando odeslocamento do centro de massa das hastes e do aparelho iluminante.
