APARELHO ILUMINANTE COM PLACA ELETRÔNICA DE LEDs E PLACA ELETRÔNICA DE LED

Classificação IPC

Resumo técnico

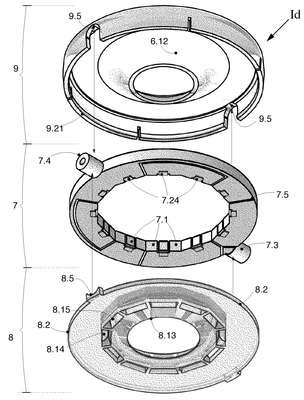

O presente relato´rio refere-se a um conjunto de dispositivos que se enquadram na categoria de aparelhos iluminantes. Ditos aparelhos, nas suas diferentes modalidades construtivas, sa~o acomunados por incluir uma placa de circuito impresso aonde mu´ltiplos LEDs sa~o dispostos com os feixes apontando horizontalmente para o sistema de o´tica secunda´ria, cujo elemento principal, chamado de Prisma-Lente, baseado no principio do prisma o´ptico, processa ao mesmo tempo a pluralidade de feixes luminosos. Este elemento o´tico, que combina em uma u´nica pec¸a as func¸o~es de prisma e de lente, coleta e processa os feixes luminosos, reduzindo ou aumentando a suas aberturas angulares e refletindo-os para baixo, gerando assim um u´nico feixe luminoso final definido pelo a^ngulo (a), tendo tal a^ngulo uma abertura diferente do a^ngulo de iluminac¸a~o original (d) de um LED individual. O elemento Prisma-lente e´ constitui´do por um so´lido gerado por extrusa~o ou por revoluc¸a~o em um eixo central (Y), de uma sec¸a~o transversal com formato aproximadamente triangular, mas cujos lados podem ser curvos para poder obter o desvio desejado por meio da refrac¸a~o e da reflexa~o interna TIR (reflexa~ointerna total).
