DISPOSIÇÃO CONSTRUTIVA APLICADA EM ACIONAMENTO DE GAVETA EM CORREDIÇAS TELESCÓPICAS

Classificação IPC

Resumo técnico

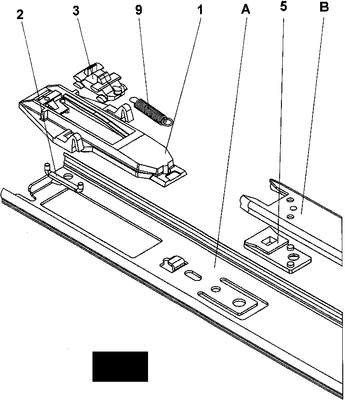

DISPOSIÇÃO CONSTRUTIVA APLICADA EM ACIONAMENTO DE GAVETA EM CORREDIÇAS TELESCÓPICAS. Campo técnico. A presente patente de modelo de utilidade diz respeito ao campo da engenharia de produção de ferragens para móveis utilizadas em sistemas de auto fechamento, travamento e abertura de gaveta em corrediças telescópicas, visando eliminar os puxadores convencionais. Descrição da aplicação e do objeto a ser protegido A disposição construtiva de auto-fechamento, travamento e abertura de gavetas objeto da presente patente consiste em um came guiado dotado em sua estrutura de um par de ressaltos na parte superior do corpo cuja função é captar e arrastar o batente traseiro fixado na corrediça telescópica, de oito ressaltos laterais, quatro de cada lado do came que permite o seu deslizamento ao longo do corpo fixo do conjunto, e de um ressalto direcionador situado na sua parte inferior destinado à aplicação de duas funções importantes no mecanismo, ou seja, direcionar através de giro o articulador tanto no fechamento quanto na abertura da corrediça, atuando diretamente no articulador em quanto a gaveta estiver fechada até o momento em que ela sofrer um toque externo na sua parte frontal, direcionando o came a guiar o articulador para liberação no sistema móvel.
