CAVALETE CONJUGADO TIPO MESA OU BANCADA

Classificação IPC

Resumo técnico

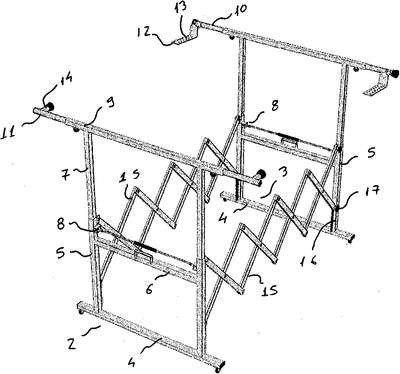

CAVALETE CONJUGADO TIPO MESA OU BANCADA, formado por cavalete frontal (2) e cavalete posterior (3), os quais são compostos por travessas inferiores (4), das quais projetam-se superiormente, tubos verticais (5), sendo que, entre tais tubos (5) tem-se pelo menos uma travessa central (6); dos ditos tubos (5), derivam hastes móveis (7), acionadas por engates-rápido (8), terminantes com uma travessa superior (9), sendo que, das citadas travessas superiores (9) derivam, de forma independente, hastes laterais (10) e (11); as extremidades da haste lateral (10) apresentam a junção ou encaixe de braços de fixação (12), compostos por furos (13), sendo que, as extremidades da haste lateral (11) possuem leve prolongamento (14); entre os cavaletes (2) e (3) tem-se um mecanismo de interligação e abertura (15), tipo pantográfico, articulado ou outro meio de alongamento telescópico, sendo que, dito mecanismo (15) possui limitadores de curso (16) e travas (17).
