SISTEMA DE COMBUSTÍVEL ALTERNATIVO PARA MÁQUINA AGRÍCOLA INCLUINDO GÁS GNV E BIOMETANO

Classificação IPC

Resumo técnico

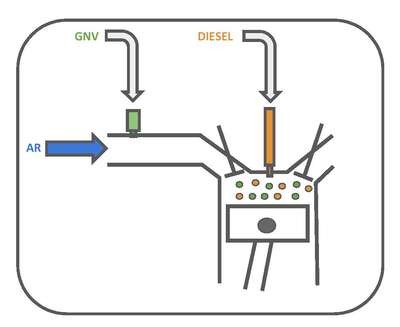

SISTEMA DE COMBUSTÍVEL ALTERNATIVO PARA MÁQUINA AGRÍCOLA INCLUINDO GÁS GNV E BIOMETANO. O presente pedido de patente de Privilégio de Invenção, é caracterizado essencialmente por um motor dual fuel, cuja função consiste em modificar um motor a diesel para que trabalhe utilizando diesel, gás natural veicular (GNV) e gás metano; é composto por: redutor de pressão (1), localizado após a saída do tanque de GNV e gás metano; bicos injetores GNV e gás metano (2), conecta o duto que transporta o GNV e gás metano a tubulação de entrada de ar no pistão; bicos injetores Diesel (3), localizado na parte superior do pistão; sensor de temperatura de exaustão (4), localizado no duto de saída de ar do pistão; common-rail (5), conectado ao ECU dual fuel; ECU dual fuel (6), parte central de controle e automação do sistema, conectado ao redutor de pressão (1), a rampa de injeção (7), ao sensor MAP (8), ao conector diagnóstico para programação do módulo (9), a bateria (10), a sonda (11), a chave comutadora (12) e ao manômetro (13); rampa de injeção (7), conectado ao ECU dual fuel (6); sensor MAP (8); conector diagnóstico para programação do módulo (9); bateria (10); sonda (11), conectado ao ECU dual fuel (6); chave comutadora (12); e, manômetro (13).
