SISTEMA CONSTRUTIVO PARA VEDAÇÃO DE LÍQUIDOS E PROCESSO DE INSTALAÇÃO DOS VIDROS EM ESQUADRIAS METÁLICAS.

Classificação IPC

Resumo técnico

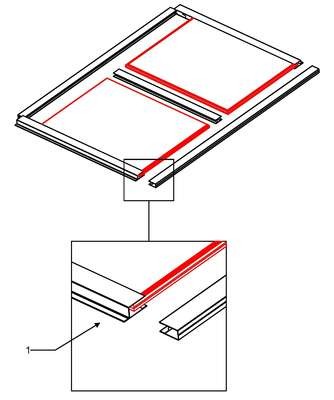

SISTEMA CONSTRUTIVO PARA VEDAÇÃO DE LÍQUIDOS E PROCESSO DE INSTALAÇÃO DOS VIDROS EM ESQUADRIAS METÁLICAS.A presente solicitação de patente de invenção se refere a um sistema construtivo que traz aprimoramento na vedação de líquidos bem como ao processo de instalação dos vidros em esquadrias metálicas, sendo que a invenção contempla a aplicação de borrachas nos dois lados do vidro, o qual é colocado através de um sistema de gaveta, perfil inteiriço (1), tendo como motivação facilitar a montagem e proporcionar a instalação segura do vidro. O perfil inteiriço (1) é dotado de uma primeira dobra em "L" (4) a 90º, que deriva uma aba em "L" (5) a 90º, sendo unida e envolta por uma aba em "U" (6) a 180º, da qual se estende uma lateral linear (7), de extremidade (8) compreendida por uma dobra em "U" (9) a 180º, que une e evolve a aba em "L" (10) a 90º, advinda da parede (11). A parede (11) possui ainda, uma aba em "L" (12) interligada a uma aba em "U" (13) a 180º, da qual se estende uma lateral linear (14); pelo perfil inteiriço (1) ser composto por um espaço (15) de reforço e encaixe, para a introdução da borracha de vedação (B) dotada de protuberâncias de agarre por pressão, que configura pontos simétricos, que atuam com leve interferência contra a placa de vidro (V).
