SISTEMA CONSTRUTIVO PARA VEDAÇÃO DE LÍQUIDOS E PROCESSO DE INSTALAÇÃO DOS VIDROS EM ESQUADRIAS METÁLICAS

Classificação IPC

Resumo técnico

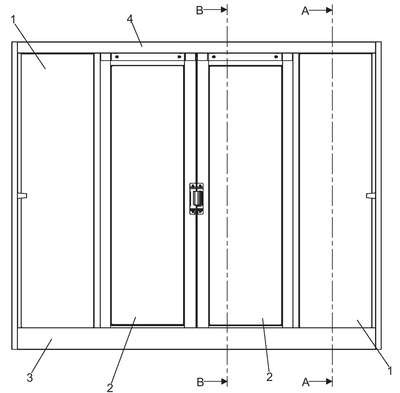

SISTEMA CONSTRUTIVO PARA VEDAÇÃO DE LÍQUIDOS E PROCESSO DE INSTALAÇÃO DOS VIDROS EM ESQUADRIAS METÁLICAS.A presente solicitação de patente de invenção se refere a um sistema construtivo que traz aprimoramento na vedação de líquidos bem como ao processo de instalação dos vidros em esquadrias metálicas, sendo que a invenção contempla a aplicação de borrachas nos dois lados do vidro, o qual é colocado através de um sistema de gaveta, perfil com duas abas iguais, tendo como motivação facilitar a montagem e proporcionar a instalação segura do vidro. A invenção compreende uma instalação de janelas de correr (vitrôs), tendo pelo menos duas folhas fixas (1) e pelo menos duas folhas móveis (2), sendo o conjunto provido de trilho inferior (3) e trilho superior (4) que recepcionam as mencionadas folhas fixas (1); na parte superior da folha fixa (1) é mostrado o lado externo do ambiente (LE) e o lado interno do ambiente (LI). A parte superior da folha fixa (1) recebe o perfil (5) que recepciona a capa da cadeirinha (5B) como elemento de travamento da lâmina de vidro (11), ao passo que, internamente, é aplicado o reforço em U (6) com as extremidades dobradas a 180º; dito perfil (5) recepciona a borracha de vedação (7), sendo que, nos pontos de contato com o perfil (5) de abas iguais, são previstas protuberâncias (8) que atuam como elementos de agarre por pressão, ao passo que, a parte da borracha de vedação (7).
